How coolant Compatibility Affects Liquid cooling Hose Selection for AI Data Centers

في مركز بيانات AI معبأ بالسائل، المبرد لا يمر ببساطة من خلال خرطوم، ولا يزال على اتصال مع طبقة داخلي الخرطوم طوال الحياة التشغيلية لنظام التبريد.

وهذا يجعل التوافق المبرد جزءاً هاماً من اختيار الخواتم.

ويمكن أن يكون للخراطيم تقدير مناسب للضغوط ودرجات الحرارة، ولا تزال تحتاج إلى تقييم إضافي إذا كانت موادها المبتلة غير ملائمة لاستخدام المبرد.

بالنسبة لأساسيات التخدير، انظر How to Select the Right Liquid cooling Hose Size for AI Data Centers.

1 - ما معنى التوافق المبرد؟

ويصف التواؤم المبرد ما إذا كان يمكن للمواد التي تتصل بالمبرد أن تحتفظ بممتلكاتها المادية والوظيفية المطلوبة أثناء الخدمة.

بالنسبة لخرطوم التبريد السائل، أهم منطقة هي عادة طبقة التفاعل الداخلي.

وينبغي أن ينظر التقييم أيضاً في التجهيزات والاختتام، وحدات خفض الانبعاثات المعتمدة وغير ذلك من المكونات المبتلة في التجمع الكامل

وبالتالي، فإن التوافق هو النظر على مستوى التجمع بدلاً من أن يكون ملكاً لإسم الخرطوم وحده.

2 - لماذا مسائل التوافق المبردة في مجال التبريد

وتصمم نظم التبريد في مراكز البيانات التابعة للمبادرة من أجل التشغيل المستمر وقد تعمل لفترات طويلة في إطار حمولات حرارية مستقرة نسبيا.

ومن المتوقع أن تحافظ خرطوم على سلامتها الميكانيكية بينما تتعرض مراراً لتغيرات الحرارة وضغط النظام.

وإذا لم يتم تقييم التوافق المادي على نحو سليم، فإن النتائج قد تشمل تغييرات في الممتلكات المادية أو مخاطر التسرب أو تقصير مدة الخدمة.

ولهذا السبب، فإن التوافق المبرد يعود إلى المواصفات الهندسية الأولية.

3 - البدء بالمبرد الفعلي

الخطوة الأولى هي تحديد المبرد الذي يستخدمه نظام التبريد

لا تفترض أن جميع المبردات المائية تتصرف بشكل متطابق

وقد تحتوي التركيبة الفعلية على إضافات تهدف إلى مكافحة التآكل أو النمو البيولوجي أو غير ذلك من خصائص التشغيل.

ويمكن لهذه المواد المضافة أن تغير المناخ الكيميائي الذي تشهده الخرطوم.

٤ - المبردات المائية والمائية

وتستخدم نظم التبريد القائمة على المياه على نطاق واسع لأن المياه لها خصائص مفضلة لنقل الحرارة.

غير أن المبرد المستخدم في حلقة التبريد التجاري قد لا يكون ماء نقي.

وقد تحتوي على مواد مضافة أو خليط من مكونات مختلفة.

لذلك يجب أن يكون اختيار هوس مستندا على سائل التشغيل الفعلي بدلا من مجرد وصف التبريد كما "الماء".

5. Glycol-Based coolants Require Specific Evaluation

وتستخدم بعض نظم التبريد خلائط لجمع المياه لتوفير حماية إضافية من التجميد وظروف التشغيل الأخرى.

ويمكن أن يؤثر تركيز الغليكول على خصائص السوائل مثل النسيج.

ومن منظور اختيار الخرطوم، يعني ذلك أنه ينبغي النظر في كل من التوافق الكيميائي والأداء الهيدرولي.

نفس الخرطوم قد يختبر سلوكاً مختلفاً في مجال الضغط مع تركيبات مبردة مختلفة

ويربط هذا الاختيار المبرد مباشرة بالاعتبارات المتصلة بالضغوط التي نوقشت في Liquid cooling Hose Pressure drop: How to Calculate and Control it in AI Data Centers.

6 - تغيرات درجة الحرارة المبردة في بيئة التوافق

وينبغي تقييم القابلية للمقارنة عبر نطاق الحرارة الفعلي بدلا من أن تكون في درجة حرارة الغرفة وحدها.

الحرارة يمكن أن تؤثر على كل من المبرد ومواد الخرطوم.

ولذلك ينبغي تقييم المواد التي تؤدي أداءً جيداً في حالة واحدة مرة أخرى عندما تختلف درجة حرارة التشغيل اختلافاً كبيراً.

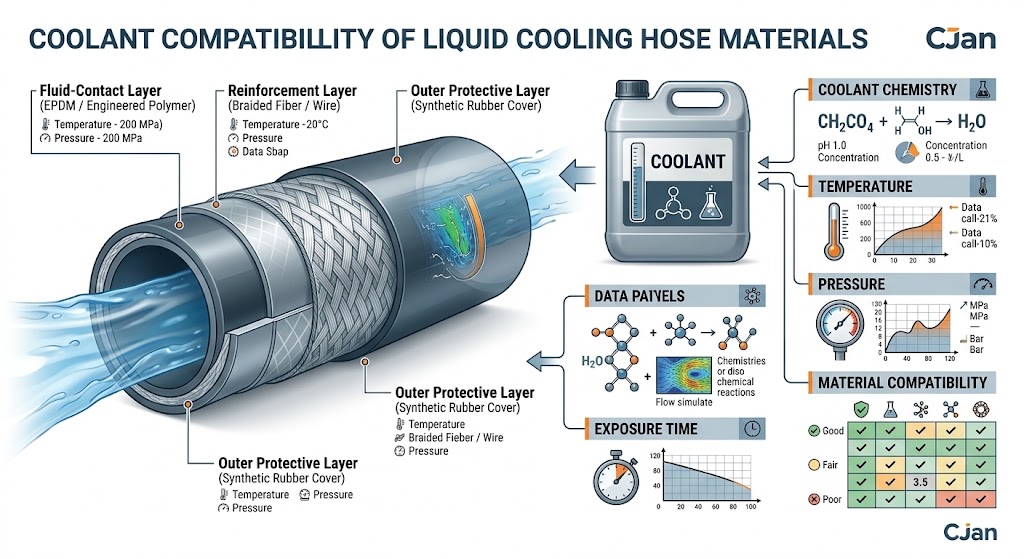

7. The Inner Layer is particularly Important

الطبقة الداخلية معرضة مباشرة للمبرد

ولذلك يمكن أن يؤثر اختيار مواده على المقاومة الكيميائية، وسلوك الارتطام، وعلى الأداء الطويل الأجل للتحكم بالسوائل.

فطبقة التعزيز لها وظيفة رئيسية مختلفة، وهي تسهم في القوة الميكانيكية والقدرة على الضغط.

الطبعة الخارجية تحمي الخرطوم من البيئة المحيطة

ويمكن أن يمثل البناء النموذجي على النحو التالي:

8. Chemical Compatibility is not the same as Temperature Resistance

ولا ينبغي أن يُعامل هذان العقاران على أنهما قابلان للتبادل.

وقد تتسامح مادة خرطوم مع مدى درجة حرارة معينة بينما تتطلب تقييما منفصلا للتعرض الكيميائي.

وعلى العكس من ذلك، قد تكون المواد ذات مقاومة كيميائية جيدة، ولكن لا تزال هناك حاجة إلى التحقق من الظروف الحرارية والضغوط الفعلية.

ومن ثم ينبغي أن ينظر في المواصفات الكاملة للخراطيم.

9. What can Happen when Compatibility is Poor?

فالتعرّض غير المتوافق يمكن أن يغيّر خواص البوليمر أو النسيج بمرور الوقت.

ويمكن أن تشمل الشواغل المحتملة ما يلي، رهناً بتجميع المواد والسوائل:

• التورم
• التغيرات في المصاعب
• التغييرات في المرونة
• فقدان الممتلكات الميكانيكية
• الفترة
• تدهور السطح

ويتوقف السلوك الدقيق على المواد والتركيب المبرد ودرجة الحرارة ومدة التعرض.

ولذلك، ينبغي التحقق من هذه الآثار بدلا من افتراضها.

10 - لماذا مسائل التعرض الطويلة الأجل

خرطوم مستعمل في نظام التبريد ولا تزال في الخدمة لفترة طويلة.

ولا يؤدي التعرض للمختبرات القصيرة بالضرورة إلى استنساخ بيئة الخدمات الكاملة.

ويمكن أن يكون التقييم الطويل الأجل مفيدا عندما ينطوي التطبيق على تداول مبرد مستمر، أو ارتفاع درجة الحرارة، أو تركيبة مبردة متخصصة.

وحيثما تكون متطلبات الموثوقية عالية، ينبغي النظر في التوافق المادي مع اختبار التصديق.

11 - المطابقة المبردة ودرجة الحرارة

ويصف التذبذب حركة عناصر السوائل أو السوائل من خلال مادة على المستوى الجزيئي.

وتتوقف أهمية التذبذب بشدة على التطبيق والتبريد.

وفي بعض نظم التبريد، قد يكون الشاغل الرئيسي هو الحفاظ على احتواء السوائل، وفي نظم أخرى، قد يكون نقاء التبريد أو تنظيف النظام أكثر أهمية.

ولذلك ينبغي أن يعكس التقييم المناسب هيكل التبريد الفعلي.

12 - ينبغي أن تشمل القابلية للمقارنة البحار والرسوم

إن اختيار مواد خرطوم متوافقة لا يكفي إذا استخدمت عناصر الاتصال مواد غير مناسبة لنفس المبرد.

ويمكن لجمعية كاملة لتبريد السائل أن تتضمن ما يلي:

• طبقة داخلية ساخنة
• رسوم
• أو ختم
• UQDs
• العناصر المتعددة
• وصلات لوحات باردة

وينبغي النظر في جميع المواد المبللة أثناء تأهيل النظام.

13. Hose Compatibility and UQD Selection

وكثيراً ما تُستخدم أجهزة تحديد المواقع التي تحتاج إلى فصل المكونات أثناء الصيانة.

ومن ثم، فإن قاعدة البيانات الموحدة تخلق واجهة مادية أخرى ضمن المسار المبرد.

ينبغي أن تكون الخرطوم والتجهيزات والوحدة تم تقييمها كتجمع متصل

هذا النهج يتفادى المعالجة الخرطوم كعنصر معزول

14. Compatibility and Hydraulic Performance are Connected

والتوافق الجيد في المقام الأول هو مسألة اختيار المواد، ولكن المبرد نفسه يؤثر أيضا على الأداء الهيدروليكي.

ويمكن أن تؤثر التغييرات في الازدراء على انخفاض الضغط ومتطلبات الضخ.

وهذا يعني أن الاختيار المبرد يؤثر على كل من:

• التوافق المادي
• الأداء الهيدروليكي

وينبغي أن يُدرج كلاهما في عملية تصميم نظام التبريد.

15 - المطابقة المبردة والحجم الساخن

ويُحدَّد حجم الحرارة عادة من متطلبات التدفق والهيدروليك، في حين أن اختيار المواد يُعزى جزئياً إلى التوافق المبرد.

غير أنه ينبغي اتخاذ هذه القرارات معا.

خرطوم بالمقياس الداخلي الصحيح ليس خياراً مناسباً إذا لم تكن مواده المبللة مؤهلة للمبرد

من أجل عملية التخمين نفسها، انظر How to Select the Right Liquid cooling Hose Size for AI Data Centers.

16 - مصفوفة قابلة للتطبيق العملي

ويتمثل تدفق العمل الهندسي المفيد في وضع مصفوفة للتوافق قبل اختيار الخرطوم النهائي.

البارامترات	ماذا يؤكد
رائع	السوائل أو التركيبة
درجة الحرارة	نطاق التشغيل العادي والحد الأقصى
التعرض	الاتصال المستمر أو المتقطع
Inner Layer	التوافق المادي
البحار	التوافق مع التبريد
UQD	توافق المواد المبتلة
التقييم	متطلبات الاختبار

17. Do not Select Hose Material From Temperature Alone

وتعتبر درجات الحرارة مفيدة للقضاء على المواد غير المناسبة، ولكنها غير كافية للاختيار النهائي.

فعلى سبيل المثال، قد تتسامح المادتان مع مدى درجة الحرارة المطلوبة مع اختلاف خصائص المقاومة الكيميائية.

ولذلك ينبغي لعملية الاختيار أن تجمع بين ما يلي:

• القدرة على التمهيد
• التوافق المبرد
• القدرة على الضغط
• المرونة
• متطلبات الفترة
• بيئة الخدمات

18- النظر في مظروف التشغيل الكامل

وينبغي أن ينظر اختيار هوس في الظروف التي ستشهدها الجمعية بالفعل.

هذا أكثر موثوقية من اختيار المواد من a single specification مثل درجة الحرارة القصوى

19 - اختبار التوافق Can Reduce عدم اليقين

وعندما تكون التركيبة المبردة غير عادية أو حديثة التطور أو حساسة تجاريا، يمكن أن توفر الاختبارات المادية المباشرة أدلة مفيدة.

وقد تشمل أساليب التقييم الممكنة ما يلي:

• التعرض للزئبق
• التفتيش البعدي
• مقارنة القوة
• التفتيش البصري
• اختبار الضغط
• اختبار التدفق
• اختبار التداول الطويل الأجل

وتعتمد طريقة الاختبار المناسبة على متطلبات التطبيق والمؤهلات.

20 - لماذا اختبار التطبيق قابل للتقدير

ويمكن أن توفر مخططات التوافق المنشورة إرشادات أولية مفيدة، ولكن الظروف الفعلية للنظام قد تكون أكثر تعقيدا.

وقد يحتوي هذا التبريد على مضافات، وقد تذبذب درجة حرارة التشغيل، وقد تتعرض الخرطوم لتدوير الضغط والركود المتكرر.

وفي الحالات التي تتسم فيها الموثوقية بأهمية حاسمة، يمكن أن يوفر التحقق من تطبيقات محددة أدلة أقوى من الاعتماد على بيان التوافق العام وحده.

21 - المسائل المتعلقة بطلب مورد هوس

وعند مناقشة تطبيق خرطوم التبريد السائل مع مورد، تكون المعلومات التالية مفيدة:

• ما المبرد الذي يجري استخدامه؟
• ما هو التركيز المبرد؟
• ما هي درجة حرارة التشغيل؟
• ما هي درجة الحرارة القصوى؟
• ما هو ضغط التشغيل؟
• ما هو معدل التدفق المطلوب؟
• كم من الوقت ستبقى الخرطوم في الخدمة؟
• هل هناك شروط خاصة للتنظيف؟
• ما هي الملاءات المطلوبة؟

ويسمح توفير هذه البارامترات بتقييم بناء الخرطوم بالمقارنة مع التطبيق الفعلي بدلا من تحديد مواصفات عامة.

22. CJAN Liquid cooling Hose Options

وتوفر شبكة CJAN تشكيلات خراطيم التبريد السائلة التي يمكن تقييمها وفقاً لمتطلبات التبريد ودرجة الحرارة والضغط والتدفق والتركيب.

الحالي CJAN LCH Liquid cooling Hose هو جزء من نطاق منتجات التبريد السائل.

تشمل التشكيلات الإضافية LCH-SD و LCH-SDS.

وينبغي أن يستند الاختيار النهائي إلى ظروف التشغيل الفعلية وإلى تشكيلة الاتصال المطلوبة.

23 - ينبغي تقييم قابلية التبريد قبل نشر الجماهير

ويمكن أن يكون تغيير الخرطوم بعد نشر نظام التبريد أكثر صعوبة بكثير من التحقق من صحة المواد خلال مرحلة التصميم.

وتتمثل عملية أفضل في:

ويمكن لهذا التسلسل أن يقلل من خطر اكتشاف المسائل المادية بعد التركيب.

24. Five Common Colant Compatibility Mistakes

Mistake 1: Treating All Water-Based coolants as the same

ويمكن أن تحتوي التركيبات المبردة على مضافات وتركيزات مختلفة.

سوء التصرف 2: التحقق فقط من مقاومة الحرارة

ولا تحدد القدرة على التمهيد تلقائياً التوافق الكيميائي.

الأخطاء 3:

وتتصل المبردات والأختام وأجهزة تحديد المواقع.

سوء التصرف 4: إغفال التعرض الطويل الأجل

وقد لا يمثل التعرض للفترات القصيرة ظروف التشغيل الطويلة الأجل.

Mistake 5: Selecting Material Before Defining the coolant

وينبغي تحديد المبرد قبل اختيار المادة المبتلة النهائية.

25 - قائمة التحقق من المقارنات

البند	الإجراء المطلوب
التركيبة المبردة	تحديد السوائل الفعلية
درجة حرارة التشغيل	تحديد النطاق الكامل
ضغط التشغيل	تحديد الوضع الطبيعي والحد الأقصى
معدل الانخفاض	تدفق التصميم
طبقة خرطوم داخلية	تقييم التوافق
رسوم	مواد مبتلة
البحار	التوافق
UQD	مواد مبردة
الحياة الوظيفية	النظر في مدة التعرض
التقييم	متطلبات الاختبار

خاتمة

والتوافق المبرد هو جزء أساسي من اختيار خراطيم التبريد السائلة لمراكز البيانات التابعة للمبادرة.

ويجب أن تكون الخرطوم الصحيح متوافقة مع المبرد الفعلي، وأن تلبي أيضاً متطلبات درجات الحرارة، والضغط، والتدفق، والمرونة، والطرق، وتصميم الاتصالات.

The inner liquid-contact layer deserves particular attention, but the complete wetted assembly - including fittings, seals and UQDs-should also be evaluated.

وفيما يتعلق بتطبيقات مراكز البيانات التابعة للمبادرة، فإن النهج الأكثر موثوقية هو تحديد المظروف المبرد والتشغيلي أولا، ثم تقييم مواد الخراطيم والتحقق من التجميع الكامل.

يمكن تقييم تركيبات خراطيم التبريد السائلة الخاصة بـ (سي جي) و(ليتش-د) و(ل.س.د.د.س)

لمزيد من المعلومات، زيارة CJAN Liquid Coling Solutions الصفحة أو الاستعراض CJAN LCH Liquid cooling Hose.
