How to Prevent Liquid cooling Hose Leakage in AI Data Center Systems

(في مركز بيانات (آي آي تسرب خرطوم أكثر من مسألة صيانة

ويمكن إقامة وصلات باردة بالقرب من الخواديم، واللوحات الباردة، والفول السوداني، وأجهزة CDUs، وغيرها من المعدات الحساسة، وبالتالي فإن التسرب الصغير يمكن أن يخلق مشكلة تشغيلية إذا لم يتم اكتشافها ومعالجتها بسرعة.

فالوقاية من اللحوم تبدأ قبل تركيب الخرطوم بفترة طويلة، فاختيار المواد، وتشييد الخواتم، وتصميم الاتصالات، وتحديد المسارات، والتركيب، والتحقق من صحتها كلها لها دور تؤديه.

من أجل مناقشة أوسع للموثوقية، انظر How Pressure and Temperature Affect Liquid cooling Hose Reliability in AI Data Centers.

1. Why Leakage is a Serious Concern in AI Data Centers

إن التبريد السائلي يجلب التبريد مباشرة إلى المكونات المولدة للحرارة، وهذا يخلق مسارا حراريا مباشرا أكثر من التبريد التقليدي للهواء، ولكنه يستحدث أيضا روابط سوائل في بيئة الخواديم.

وتبعاً لهيكل التبريد، يمكن للخراطيم المرنة أن تربط لوحات باردة، ومجلات، ووحدات توزيع، وعناصر سريعة الوصل.

ومن ثم فإن الوقاية من الفضلات تشكل جزءا من موثوقية نظام التبريد عموما.

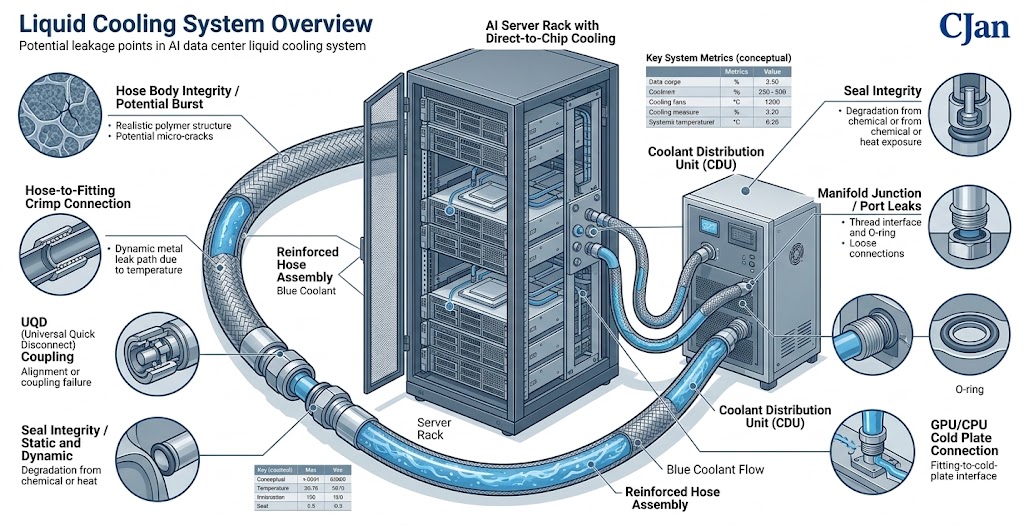

2. Where can a Liquid cooling System Leak?

التسرب لا يأتي بالضرورة من أنبوب الخرطوم نفسه.

وتشمل مواقع التسرب المحتملة ما يلي:

• الجسم الساخن
• الصلة بين الإثارة والملاءة
• وصلة ملائمة
• المبيعات أو المبيعات
• الاتصال بشركة UQD
• واجهة متعددة
• وصلة اللوحة الباردة

3 - البدء بمواد هوس الصحيحة

إن اختيار المواد هو الخطوة الأولى في منع مشاكل الخراطيم الطويلة الأجل.

يجب أن تكون الطبقة الداخلية للخراطيم مناسبة لاستخدام المبرد ودرجة الحرارة المقصودة.

ولا ينبغي تحديد التوافق المادي من مقاومة الحرارة وحدها.

كما نوقش How coolant Compatibility Affects Liquid cooling Hose Selection for AI Data Centersوينبغي النظر في الظروف الفعلية للتبريد والتعرض.

4 - تأكيد الضغط التشغيلي

وينبغي اختيار كل خرطوم للتبريد السائل وفقا لمتطلبات الضغط الفعلية للتطبيق.

وينبغي النظر جميعاً في الضغط التشغيلي العادي، والحد الأقصى للضغط، والتقلبات المحتملة للضغط.

ويمكن للتدوير المكرر للضغط أن يضع ضغطا إضافيا على الخرطوم والصلات.

5- التمهيد أيضاً

الحرارة تؤثر على كل من مواد خرطوم والتبريد نفسه.

وينبغي أن تكون الخرطوم مناسبة لدرجات حرارة التشغيل العادية فضلا عن الحد الأقصى المتوقع.

وينبغي أيضاً النظر في التدوير الحراري حيث يشهد نظام التبريد تغيرات متكررة في درجات الحرارة.

وينبغي تقييم الضغط ودرجة الحرارة معاً بدلاً من أن تكون مواصفات معزولة.

6. Use the correct تشييد هوس

خرطوم التبريد السائل يمكن أن يحتوي على عدة طبقات وظيفية

The inner layer handles coolant contact, while reinforcement helps provideميكانيكي strength and the outer layer provides environmental protection.

وينبغي للتشييد أن يضاهي الضغط ودرجات الحرارة والاحتياجات الميكانيكية للنظام المقصود.

7 - اختيار مقياس هوس

ويتم اختيار مقياس الحرارة عادة حسب التدفق المطلوب والأداء الهيدروليكي.

ويمكن لمقياس خرطوم غير مناسب أن يزيد من فقدان الضغط وقد يؤثر على تشغيل النظام.

وللاطلاع على مناقشة تفصيلية بشأن التصعيد، انظر How to Select the Right Liquid cooling Hose Size for AI Data Centers.

8. Pay attention to the Hose-to-Fitting Connection

والصلة بين الخرطوم المرن والتجهيز هي أحد أهم مجالات التجمع.

ينبغي أن تكون طريقة الاتصال مناسبة لبناء الخرطوم، تكييف متطلبات التصميم والتطبيق.

ويمكن للخراطيم التي لديها قدرة مناسبة على الضغط أن تتعرض للتسرب إذا كانت الصلة تجمع بشكل غير سليم.

9. UQD Connections Need careful Installation

وتوفِّر أجهزة تحديد المواقع طريقة عملية لفصل عناصر التبريد أثناء الصيانة.

ومع ذلك، فإن كل اتصال لا يمكن ربطه يستحدث واجهة يتعين تركيبها وصيانتها على نحو سليم.

يجب أن تكون شرطة (يو كي دي) متوافقة مع تجمع الخواتم و المبرد و الإتصال يجب أن يتم وفقاً لتعليمات الصانع

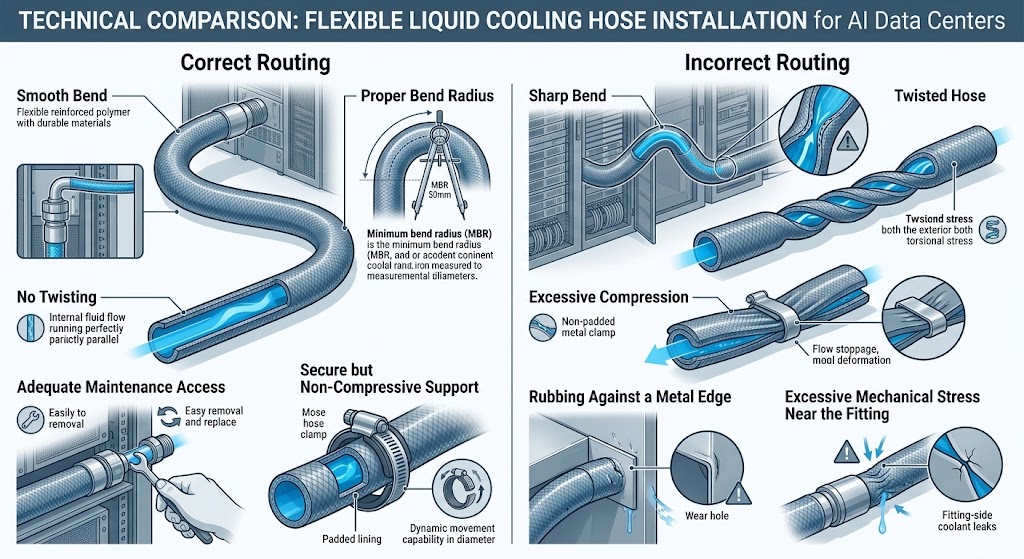

10. Do not Force a Hose Into Position

يمكن أن يكون لتركيب الهندسة تأثير مباشر على موثوقية الخرطوم

وينبغي ألا تلتوى خرطوم أو تُجبر على أن تُدخل في نبرة ضيقة للغاية لمجرد الوصول إلى صلة.

يمكن أن يخلق التمرين القسري ضغطاً ميكانيكياً غير ضروري على جسم الخرطوم أو منطقة الاتصال.

11- احترام القانون (بند راديوس)

خراطيم مرنة مصممة لتنحني لكن كل بناء له حدود

القفز الزائد يمكن أن تشوه خرطوم وزيادة الضغط داخل التجمع.

وأثناء التركيب، ينبغي للخراطيم أن تحافظ على نصف قطري مناسب ولا ينبغي أن تطوى بشكل حاد.

12 - تجنب تويتنغ هوس

الإنحناء والتلوي ليس نفس الحركة

ويمكن في بعض الأحيان توجيه خرطوم من خلال نبرة بينما تبقى في اتجاه محايد، ويمكن أن يؤدي تويتر الخرطوم حول محوره إلى زيادة الإجهاد الميكانيكي.

وينبغي للتركيب، حيثما أمكن، أن يسمح للخراطيم باتباع مسار طبيعي دون تحميل الجذع.

13- منع الأضرار الخارجية

كما يمكن أن تتضرر الحواس من بيئة التركيب المحيطة بها.

وتشمل المصادر المحتملة ما يلي:

• حواف معدنية حادة
• الأنقاض المتكررة
• التنظيف في مواقع غير مناسبة
• الاهتزاز المفرط
• الاتصال بالأسطح الساخنة
• مسار غير ملائم حول المكونات المتحركة

ينبغي عدم معالجة طبقة الحماية الخارجية كبديل للطرق والحماية المناسبتين

14. Avoid Excesive Vibration

ويمكن لمعدات التبريد أن تولد الاهتزاز الميكانيكي من خلال المضخات والمراوح والصمامات والعناصر الأخرى.

يمكن للخراطيم المرنة أن تساعد على عزل الحركة، ولكن لا يزال يتعين توجيهها بشكل مناسب.

وفي الحالات التي يكون فيها الاهتزاز ذا شأن، ينبغي تقييم تجمع الخواتم بالنسبة للظروف الميكانيكية المتوقعة.

١٥ - المراقبة حركة Hose

خرطوم يتحرك بحرية قد يفرك ضد المكونات القريبة أو ينحني مراراً في نفس الموقع

ويمكن أن يساعد الدعم المناسب أو تحديد الملامح على الحفاظ على الهندسة المصممة للهواة.

غير أن الدعم لا ينبغي أن يضغط أو يشوه الخرطوم دون داع.

16 - التحقق من الصلة قبل بدء النظام

وينبغي إجراء التفتيش البصري قبل إدخال التبريد في النظام.

تحقق من ذلك:

• فالاتصالات منخرطة بالكامل.
• (هوز) متجهة بشكل صحيح
• لا يوجد نحل حاد
• لا يوجد ضرر واضح
• الـ "يو كي دي" متصله بشكل صحيح
• تم تركيب الألواح بشكل صحيح

17 - اختبار الضغط قبل العملية

وفي الحالات التي يتطلبها تصميم النظام، يمكن أن يساعد اختبار الضغط على تحديد المشاكل قبل وضع نظام التبريد في الخدمة العادية.

وينبغي لضغوط وإجراءات الاختبار أن تتبع مواصفات الخرطوم والتجمع والنظم المنطبقة.

18. Leak Testing is Different from Visual Inspection

ويمكن للتفتيش البصري أن يحدد مشاكل التركيب الواضحة، ولكنه لا يستطيع اكتشاف كل مسار ممكن للتسرب.

ورهناً بمتطلبات النظام، قد يكون من المناسب اتباع أساليب إضافية لاختبار التسرب.

The testing method should be selected according to the cooling structure and required leak performance.

19. Do not Ignore Small Signs of Leakage

ولا ينبغي تلقائياً فصل كمية صغيرة من الرطوبة أو المخلفات أو تغيير غير متوقع في مستوى التبريد.

وينبغي التحقيق في أي إشارة إلى التسرب لتحديد مصدره.

قد تكون القضية مسألة اتصال أو مشكلة ختم أو تلف خرطوم أو عنصر آخر في حلقة التبريد.

20. Inspect the Complete Assembly, not only the Hose

قد تظل خرطوم سليماً بصرياً في حين أن الصلة تطور مشكلة

ولهذا السبب، ينبغي أن يغطي التفتيش مسار السوائل الكامل.

العنصر	التفتيش
Hose	الضرر، التشهير، ارتداء
تأليف	سلامة السلوك
Seal	التكييف والتوافق
UQD	المشاركة والاختتام
متعددة	الحالة المشتركة
Plate	سلامة السلوك

21 - ينبغي النظر في إمكانية الوصول إلى الصيانة أثناء التصميم

وقد يلزم فصل عناصر التبريد السائل أثناء صيانة الخواديم أو استبدالها.

ينبغي أن يوفر مسار الهوس وصولاً كافياً للفنيين لتفتيش وخدمة الاتصال دون أن يضعوا ضغطاً غير ضروري على الخرطوم.

وقد يكون من الأرجح أن يتم معالجة خرطوم يصعب الوصول إليه بطريقة غير صحيحة أثناء الصيانة.

22. Avoid Repeatedly Reusing components without Evaluation

وقد صممت بعض جمعيات التبريد السائلة من أجل الربط والفصل المتكررين، في حين أن بعضها الآخر مصمم لنمط خدمات مختلف.

ولذلك ينبغي تحديد متطلبات إعادة الاستخدام أثناء تصميم النظام.

مواصفات صانعي الـ (يو كي دي) و مواصفات التجمّع

23. Cleanliness can Affect الموثوقية

ويمكن أن تكون لنظم التبريد السائل متطلبات نظيفة محددة.

ويمكن للاستمرار في التمرينات أو الأختام أو الوصلات البينية المقطعية أن تتدخل في الإقفال السليم أو إدخال مواد غير مرغوب فيها في حلقة التبريد.

ولذلك ينبغي أن تتناول إجراءات الجمعية والصيانة متطلبات التنظيف التي تلائم نظام التبريد.

24 - المراقبة والضغط أثناء العملية

ويمكن أن يساعد رصد ظروف التشغيل على تحديد التغيرات قبل أن تصبح مشاكل أكبر.

ويمكن أن تشمل معايير النظام المفيدة ما يلي:

• ضغط رائع
• درجة الحرارة الباردة
• معدل الانخفاض
• مستوى التبريد
• إشارات الكشف غير المباشرة

وتعتمد استراتيجية الرصد الدقيق على هيكل نظام التبريد.

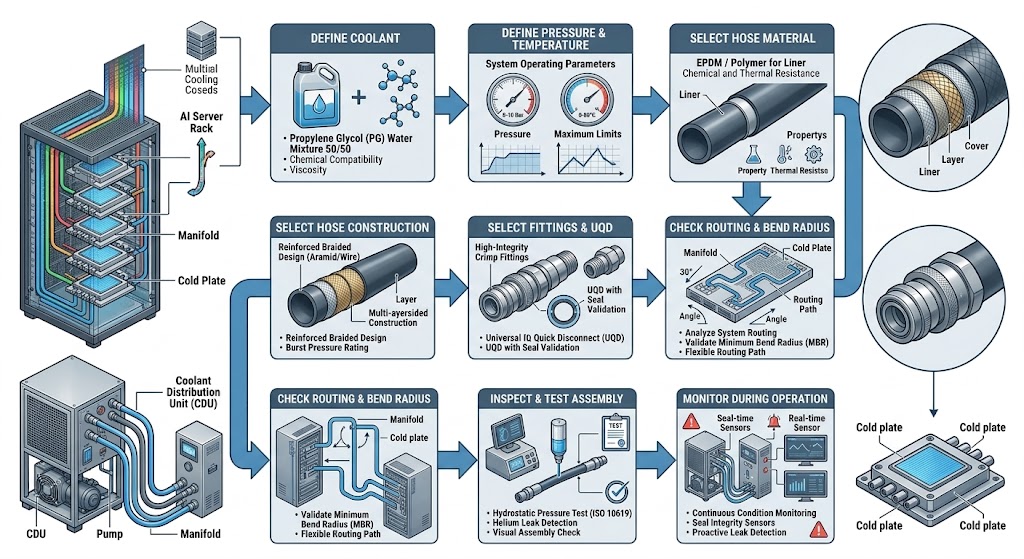

25 - عملية Leak-Prevention تدفق العمل

هذا النهج يتحرك منع التسرب من مهمة الصيانة التفاعلية لعملية هندسية.

26. Five Common Causes of Liquid Coling Hose Leakage

1 - اختيار المواد غير الصحيحة

قد لا تكون مادة الخرطوم مناسبة لمدى التبريد الفعلي أو درجة الحرارة.

2. Poor Connection الجمعية

ويمكن أن يؤدي وجود صلة مركبة بطريقة غير سليمة بين الخراطيم والملفات أو الأشعة فوق البنفسجية إلى إيجاد مسار للتسرب.

3. Excesive Bending or Twisting

غير الصحيح يمكن أن يسبب إجهاد ميكانيكي غير ضروري

4- الأضرار الخارجية

المطاط، الحواف الحادة أو الإهتزازات المفرطة يمكن أن تلحق الضرر بالخرطوم عبر الزمن

5- عدم كفاية التقييم

وقد تظل مشاكل التركيب أو التجمع غير مكتشفة إذا لم يتم تفتيش النظام أو اختباره على النحو المناسب قبل تشغيله.

27. How Hose الموثوقية منع الحمل العمل معا

ولا ينبغي أن يُعامل منع الغش كموضوع منفصل عن مسألة الموثوقية.

الضغط ودرجة الحرارة وتوافق التبريد والطرق الميكانيكية كلها تؤثر على الأداء الطويل الأجل

المادة السابقة في هذه السلسلة، How Pressure and Temperature Affect Liquid cooling Hose Reliability in AI Data Centersوتغطي هذه الظروف التشغيلية بمزيد من التفصيل.

28 - خيارات هواء التبريد

وتوفر شبكة CJAN تشكيلات خراطيم التبريد السائلة التي يمكن تقييمها وفقاً لمتطلبات التبريد والضغط ودرجات الحرارة والتدفق والمرونة والارتباط.

الحالي CJAN LCH Liquid cooling Hose هو جزء من نطاق منتجات التبريد السائل.

وتشمل التشكيلات الأخرى LCH-SD و LCH-SDS.

وفيما يتعلق بتطبيقات مراكز البيانات التابعة للمبادرة، ينبغي اختيار التشكيلة المناسبة وفقاً للمبردات الفعلية، والضغط، ودرجة الحرارة، ومعدل التدفق، وحيز التركيب، ومتطلبات الاتصال.

29 - قائمة مرجعية بسيطة قبل النشر

تحقق	الحالة
تم التأكد من التوافق	المطلوبة
تم تأكيد متطلبات الضغط	المطلوبة
تم تأكيد متطلبات التمهيد	المطلوبة
تم تأكيد حجمه	المطلوبة
اختيرت	المطلوبة
تم التأكد من مدى التوافق	عند الاقتضاء
شعاع بيند تم فحصه	المطلوبة
تم فحصها	المطلوبة
تم تفتيش الجمعية	المطلوبة
إكمال اختبار الضغط	وفقا لمتطلبات النظام

خاتمة

ويبدأ منع تسرب خرطوم التبريد السائل في مركز بيانات AI بالهندسة المناسبة بدلا من انتظار حدوث تسرب.

وينبغي تحديد مواد التبريد والضغط ودرجات الحرارة والخراطيم أولاً، وينبغي بعد ذلك اختيار الإنشاءات والمقاسات والتجهيزات والمواصفات القياسية والموجات حول الاحتياجات الفعلية للنظام.

كما أن نوعية التركيب تتسم بنفس القدر من الأهمية، فالأنحناءات، والتلوي، والاهتزازات المفرطة، والنهب الخارجي، والارتباطات غير المتجمعة، يمكن أن تقوّض خرطوم مناسب بطريقة أخرى.

وقبل النشر، يمكن أن يوفر التفتيش والاختبار المناسبان طبقة إضافية من الثقة.

يمكن تقييم تركيبات (CJAN) و(LCH-SD) و(LCH-SDS) من أجل تطبيقات التبريد السائلة وفقاً لمتطلبات التشغيل والتواصل المحددة.

لمزيد من المعلومات، زيارة CJAN Liquid Coling Solutions الصفحة أو الاستعراض CJAN LCH Liquid cooling Hose.
