متى يجب أن تستخدم هوس فلوروبوليمر في نظام التبريد السائل؟

ليس كل نظام لتبريد السائل يحتاج خرطوم الفلوروبوليمر

وفيما يتعلق بالعديد من حلقات التبريد القائمة على المياه، يمكن لمواد الهواة التقليدية أن توفر المرونة والقدرة على الضغط وحياة الخدمات التي يتطلبها التطبيق، ولكن بعض دوائر التبريد تعمل في ظل ظروف تزداد فيها أهمية التوافق المادي، أو درجة الحرارة، أو النظافة، أو التطاير.

هذا هو المكان الذي يستحق فيه بناء خرطوم الفلوروبوليمر النظر.

وشركة PTFE وPFA هما مقياسان يُعتبران عادة من الفلوروبوليمرات لطلب تطبيقات مناولة السوائل، وهما يوفران خصائص يمكن أن تكون مفيدة في نظم التبريد المتخصصة، ولكن اختيارهما ببساطة لأنهما مقاومتان كيميائيا ليس كافيا.

وتوضح هذه المادة عندما ينبغي للمهندسين أن ينظروا في هوايات الفلوروبوليمر وعندما تكون خرطوم التبريد السائلي التقليدي الخيار الأكثر عملية.

1 - ما هو (فلوروبوليمر هوس)؟

وتستخدم خرطوم الفلوروبوليمر الفلوروبوليمر كجزء من بناءه للملوثات السائلة، وتبعاً للتصميم، قد يشكل الفلوروبوليمر الأنبوب الداخلي بينما يوفر التعزيز وطبقة الحماية الخارجية الممتلكات الميكانيكية اللازمة للتطبيق.

وتعد فرقة العمل المعنية بتصنيف الملوثات العضوية الثابتة وبرنامج الأغذية العالمي أمثلة على الفلوروبوليمرات المستخدمة في طلب بيئات مناولة السوائل.

والنقطة الهامة هي أن أداء خرطوم مكتمل يحدده بناءه الكامل - وليس باسم البوليمر وحده.

2. Why Are Fluoropolymers considereded for Liquid cooling?

والسبب الرئيسي الذي يجعل المهندسين ينظرون في الفلوروبوليمر هو أن بإمكانهم توفير مزيج من الممتلكات التي قد يصعب تحقيقها مع منافذ تقليدية في بعض التطبيقات.

وتشمل الاعتبارات النموذجية ما يلي:

• مقاومة كيميائية قوية
• القدرة على درجة حرارة واسعة
• رد فعل سطحي منخفض
• أداء الترددات
• الخصائص المحتملة الفائدة
• ملاءمة البيئات السائلة المطلوبة

وتتسم هذه الخصائص بأهمية خاصة عندما تكون التركيبة المبردة أو ظروف التشغيل أكثر احتياجاً من حلقة قياسية لزراعة الماء.

3- السؤال الأول: ما هو الرائع الذي تستخدمه؟

يجب أن يبدأ اختيار المواد بالمبرد

ويمكن أن يستخدم نظام التبريد المياه، أو خلائط الماء - الغليكول، أو سوائل الدايليكتري والإدارة الحرارية المصاغة بشكل خاص، كما يمكن أن تحتوي التركيبة على مضافات تهدف إلى التحكم في التآكل أو النمو البيولوجي أو غير ذلك من خصائص النظم.

وقد يتفاعل سوائلان يبدوان متشابهين في ورقة المواصفات الأساسية بشكل مختلف مع مادة خرطوم في ظروف التشغيل الفعلية.

ولهذا السبب، ينبغي تقييم التوافق باستخدام التركيبة المبردة والتركيز ودرجة حرارة التشغيل الفعلية.

وهذا هو السبب في أنه لا ينبغي اختيار المواد فقط من بيان عام مثل "المقاومة الكيميائية".

4 - عندما تكون المقارنة بين المواد الكيميائية أصبح السائق الرئيسي

تصبح خرطوم فلوروبوليمر أكثر جاذبية عندما يخلق الكيمياء المبردة المخاوف لمواد الخرطوم التقليدية.

في هذه الحالات ينبغي للمهندس أن يقيّم:

• تركيبة رائعة
• طرد إضافي
• التركيز
• درجة حرارة التشغيل
• وقت التعرض المستمر
• العمر المتوقع للخدمة

وليس الهدف هو اختيار المواد الأكثر مقاومة من الناحية الكيميائية المتاحة، بل هو اختيار مادة تظل مستقرة في ظل الظروف الفعلية لحلقة التبريد.

من أجل مناقشة أعمق How coolant Compatibility Affects Liquid cooling Hose Selection for AI Data Centers.

5. When Temperature is a Concern

الحرارة سبب آخر للنظر في بناء الفلوروبوليمر.

وتعاني بعض نظم التبريد من ارتفاع درجات حرارة التشغيل، أو ارتفاع درجات الحرارة القصيرة المدة أو التدوير الحراري المتكرر.

ويُعرف الفلوروبوليمرات بقدرات درجات حرارتها الواسعة، التي يمكن أن تجعلها مفيدة في التطبيقات التي تكون فيها مظروف درجة الحرارة خارج النطاق المفضّل لبعض مواد الخرطوم التقليدية.

على أي حال، درجة الحرارة القصوى للخرطوم المنتهي يجب أن يتم فحصها بدلا من افتراض أن قدرة البوليمر المادية المنشورة تمثل الحد المسموح به لتجمع الخواتم

ويمكن أن يؤثر كل من التعزيز، والتجهيزات، والأختام، والمسح الأرضي للخراط المحددة على نطاق التشغيل النهائي.

6. When Cleanliness Matters

وتركز بعض النظم السوائل تركيزا أكبر على الحفاظ على جودة التبريد ومكافحة التلوث.

وفي مثل هذه النظم، يشكل سطح التردد الداخلي جزءاً هاماً من التصميم.

ويمكن النظر في الأنابيب الداخلية للفلوروبولمر حيث تتناسب خصائصها السطحية والكيميائية مع متطلبات التنظيف في التطبيق.

ولكن المادة الداخلية هي جزء واحد فقط من الصورة، ويمكن أن تؤثر أيضاً في حالة تجميع خرطوم مكتمل.

7 - عندما يلزم النظر في الفترة

أحياناً يتم إغفال الرؤيا أثناء انتقاء الخواتم

وفي حلقة مُغلقة للتبريد، يمكن للاحتفاظ بالسوائل على المدى الطويل أن يُهم ذلك، وقد يصبح التفاعل بين مادة السوائل والخراطيم، تبعاً للهيكل المبرد والنظامي، دراسة تصميمية.

ويمكن أن تكون مواد الفلوروبوليمر جذابة في التطبيقات التي تتسم فيها خصائص الارتطام بالأهمية، ولكن ينبغي تقييم الأداء الفعلي باستخدام بيانات لتشييد خرطوم محددة.

ولا تنبأ صحيفة بيانات بوليمر وحدها بالضرورة بسلوك خرطوم متعدد الطوابق في ظروف التشغيل الحقيقية.

8 - عندما يكون الهوس الأستوميريكي التقليدي كافيا

خرطوم الفلوروبوليمر ليس الخيار الأفضل تلقائياً

وإذا استخدمت دائرة التبريد مبرداً متوافقاً، فإنها تعمل في حدود درجة حرارة معتدلة، ولا توجد بها متطلبات غير عادية للتنظيف أو التكتم، فقد يكون من الممكن أن يكون هناك ما يكفي من تدابير الحماية أو خرطوم السيليكون.

ويمكن أن توفر هذه المواد مرونة مفيدة وتستخدم على نطاق واسع في تطبيقات معالجة السوائل.

ولذلك ينبغي أن يستند القرار إلى الاحتياجات الهندسية بدلا من افتراض أن المواد الأكثر تخصصا تكون دائما أفضل.

للاطلاع على المقارنة المادية، انظر أيهما أفضل لمراكز البيانات؟.

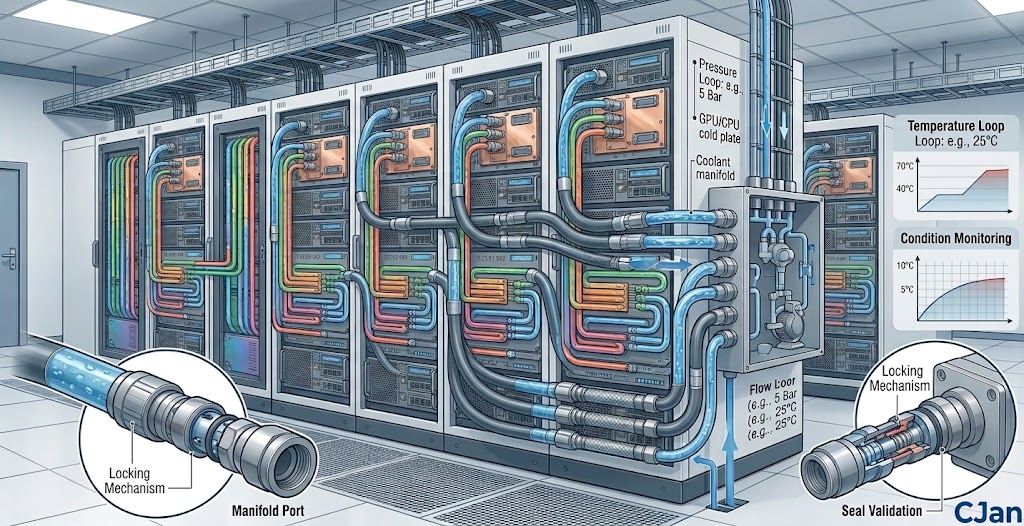

9. Fluoropolymer Hose and AI Data Centers

وتخلق مراكز البيانات التابعة للمبادرة بيئات متزايدة الطلب على الإدارة الحرارية.

ويمكن أن تزيد طاقة الرف العلوي من حمولة التبريد التي توضع على البنية التحتية لتبريد السائل، وقد يكون مطلوباً من الهزات لربط لوحات باردة، وملفات، ووحدات مدمجة، ومكونات أخرى ضمن مخططات معدات كثيفة بشكل متزايد.

وفي هذه النظم، تحتاج الخرطوم إلى تلبية أكثر من شرط واحد.

• التوافق المطلوب
• ضغط التشغيل
• درجة حرارة التشغيل
• معدل التدفق المطلوب
• هبوط الضغط
• الحد الأدنى لنصف النحل
• تشكيلة الاتصال
• احتياجات الصيانة

وقد يلبي أنبوب الفلوروبوليمر الداخلي واحداً أو أكثر من هذه المتطلبات، ولكن لا تزال هناك حاجة إلى تقييم تجميع الخواتم الكاملة.

انظر كَيفَ تَخْتَرْق جوزةِ السائلِ اليمنىِ لحامضِ عاليِ لاعتبارات إضافية على مستوى الرف.

10 - Fluoropolymer Hose for Semiconductor Equipment cooling

ويمكن لمعدات الموصلات الشبهية أن تفرض متطلبات مختلفة على خرطوم التبريد بالمقارنة مع حلقة تهدئة مركز البيانات التقليدي.

ومن شأن سوائل العمليات، ونظافة المعدات، والتعرض الكيميائي أن يجعل التوافق المادي أكثر أهمية.

وفي هذه التطبيقات، يمكن تقييم بناء خراطيم الفلوروبوليمر عندما تحتاج المواد المحتوية على الترددات السائلة إلى تحمل بيئة كيميائية متطلبة.

The final selection should still be based on the actual process liquid, temperature, pressure, flow and equipment connection requirements.

11 - PTFE أو PFA: أي يجب أن تنظر؟

PTFE and PFA are كلا الفلوروبوليمر لكنها غير قابلة للتبادل في كل طلب.

ويُعترف على نطاق واسع بشركة PTFE لمقاومتها الكيميائية وقدرتها على إحداث درجات حرارة واسعة، وتوفر هذه الفئة خصائص مماثلة من الفلوروبوليمر، مع عرض خصائص تجهيز مختلفة لأنها قابلة للذوبان.

ولذلك ينبغي أن ينظر الاختيار في كل من الممتلكات المادية ومتطلبات التصنيع.

للمقارنة المباشرة، انظر ما هو الفرق؟.

12- المرونة

وتتمثل إحدى الأخطاء الشائعة في التركيز بشدة على المقاومة الكيميائية وتجاوز متطلبات التركيب.

وكثيراً ما تحتاج خراطيم التبريد السائلة إلى المرور عبر مساحات معدات مدمجة، وفي رف الخادم، قد تحتاج الخرطوم إلى طرق حول لوحات باردة وملفات وطرق كابل وغيرها من المعدات.

ومن ثم، يجب أن توفر الخرطوم الأخير نطاقا ملائما دون إدخال ضغط ميكانيكي مفرط.

وتتوقف المرونة على مقياس الخرطوم، وسماكة الجدار، والتعزيز والبناء، ليس فقط على ما إذا كانت الخرطوم مصنوعة من الفلوروبوليمر.

13. Pressure Capability dependent on the Complete Hose

وثمة اعتبار هام آخر هو الضغط.

ويتوقف تقدير ضغط خرطوم التبريد السائل على عوامل منها:

• مقياس داخلي
• سمك الجدار
• التعزيز
• درجة الحرارة
• بناء هوس
• طريقة الرسم والتجمع

لهذا السبب يجب أن يستخدم المهندسون تقدير ضغط الصانع للخراطيم المحددة بدلاً من تقدير القدرة على الضغط من البوليمر وحده

توافر المزيد من المعلومات Liquid cooling Hose Pressure Rating: How Much Pressure does an AI Data Center Hose Need?.

14. Hose Size Can المادة أكثر من المادة

ويمكن أن تظل خرطوم متوافق كيميائياً خياراً سيئاً إذا كان قطره الداخلي صغيراً جداً على التدفق المطلوب.

وعموماً، تزيد سرعة تدفق صغار السن داخلياً، ويمكن أن تزيد من فقدان الضغط، مما قد يؤثر على احتياجات المضخات والتوازن الهيدرولي العام لدائرة التبريد.

ومن ثم ينبغي تحديد حجم الحرارة من معدل التدفق المطلوب، وهبوط الضغط المسموح به، وأبعاد الاتصال.

انظر How to Select the Right Liquid cooling Hose Size for AI Data Centers.

15. When a Fluoropolymer Hose May Be الخيار الصحيح

لا توجد حالة واحدة تتطلب تلقائيا خرطوم الفلوروبوليمر.

وبدلا من ذلك، يصبح مرشحا أقوى عندما تشير عدة متطلبات تطبيقية إلى الاتجاه نفسه.

طلب	لماذا فلوروبوليمر قد ينظر فيه
طلب الكيمياء المبردة	مقاومة كيميائية قوية يمكن أن تكون قيمة
ارتفاع درجة الحرارة	القدرة على درجة حرارة واسعة
التعرض لسوائل طويلة الأجل	يصبح استقرار المواد مهما
متطلبات سائل نظيف	قد تُعتبر الطبقات الداخلية لفلوروبوليمر
دواعي القلق	(ب) قد تنطوي عمليات التشييد الخاصة بالفلوروبوليمر على خصائص مفيدة
المعدات المتخصصة	قد يتجاوز التوافق المادي اختيار الخوارق التقليدية

16. When you probably do not need one

وإذا استخدمت حلقة التبريد مبرداً جيداً، وتكون ظروف التشغيل مطمئنة في حدود قدرات خرطوم غير طبيعي مناسب، فقد يكون هناك سبب ضئيل للانتقال إلى بناء الفلوروبلومر.

فعلى سبيل المثال، إذا لم يفرض الطلب التعرض الكيميائي غير العادي، أو درجة الحرارة، أو التنظيف، أو متطلبات الارتطام، فإن الإدارة البيئية أو السيليكون قد توفر بالفعل الأداء المطلوب.

The goal should be an appropriate hose -not the most technically sophisticated hose available.

17. Do not Evaluate the Hose Tube in Isolation

خرطوم التبريد السائل هو جزء من جمعية أكبر.

يمكن للخرطوم أن يربط بالتجهيزات أو الصمامات أو الأصفاد أو اللوحات الباردة أو قوارب الأشعة فوق البنفسجية، ويمكن لكل واجهة أن تؤثر على الموثوقية.

وإذا كانت مادة الخرطوم متوافقة إلى حد كبير، ولكن ختم التكييف غير مناسب للمبرد، فإن التجمع الكامل قد لا يفي بشرط الطلب.

ولذلك ينبغي النظر في اختيار المواد وتصميم الروابط معا.

18 - ينبغي تحديد شروط الإنشاء المبكر

وينبغي النظر في تحديد مسارات الهوس قبل اختيار تشييد الخرطوم النهائي.

وينبغي للمهندسين أن يحددوا:

• حيز التركيب المتاح
• طول الخرطوم المطلوب
• الحد الأدنى لنصف النحل
• الحركة أثناء التركيب أو الصيانة
• الاتصال المحتمل بالمعدات المحيطة
• توجه مناسب

وقد لا تزال خرطوم يعمل بشكل جيد في ظروف المختبرات غير مناسبة إذا لم يكن بالإمكان توجيهها بشكل صحيح في المعدات الفعلية.

19. A Practical Fluoropolymer Hose Selection تدفق العمل

ويساعد هذا التسلسل على منع انتقاء المواد من الانفصال عن نظام التبريد الفعلي.

20 - ما هي البيانات التي ينبغي أن تكون موجهة إلى مورد هوس؟

وعند طلب خرطوم لتبريد الفلوروبوليمر السائل، يمكن أن يؤدي توفير بيانات التطبيق في البداية إلى تحسين نوعية التوصية بشكل كبير.

• الاسم المبرد والصياغة
• تركيز المبرد
• درجة حرارة التشغيل العادية
• أقصى درجات الحرارة والحد الأدنى
• ضغط التشغيل
• أقصى ضغط
• معدل التدفق المطلوب
• مقياس داخلي مطلوب
• طوله
• الحد الأدنى لنصف النحل
• نوع الرسم
• الاحتياجات من المعدات
• متطلبات التنظيف
• ظروف الخدمة المتوقعة

21. How CJAN Approaches Liquid Coling Hose Selection

حلول جواهر التبريد السائل CJAN تغطي احتياجات مختلفة من المواد والبناء لتطبيقات الإدارة الحرارية.

The CJAN Liquid cooling والغرض من النطاق هو التطبيقات التي يلزم تقييمها معا فيما يتعلق بمواد الخواتم والتشييد والارتباط.

تشمل منتجات خرطوم التبريد السائل المتاح LCH, LCH-SD و LCH-SDS.

وفيما يتعلق بالمشاريع التي تتطلب بناء الفلوروبوليمر، ينبغي تقييم التشكيل المناسب للمواد والخراطيم مقارنة بظروف التبريد ودرجات الحرارة والضغط والتدفق والتركيب الفعلية.

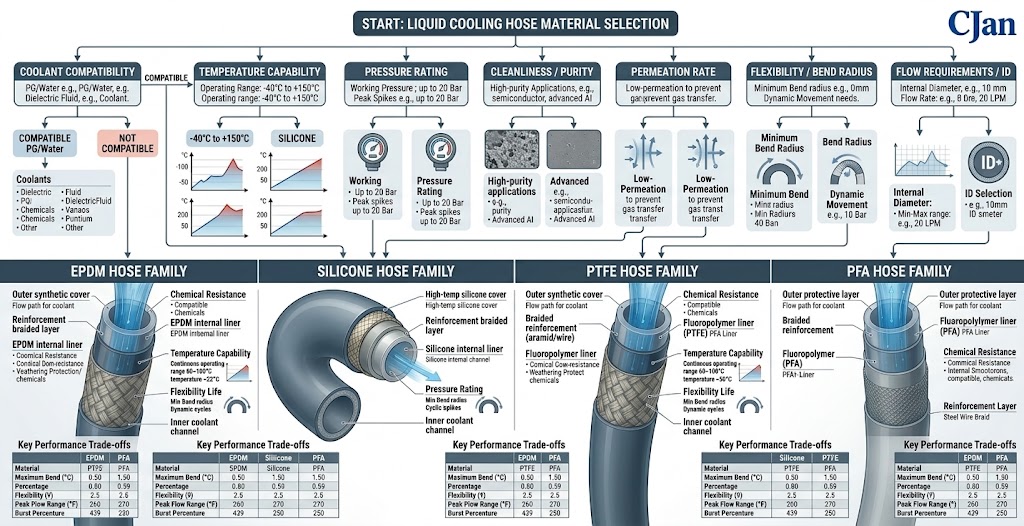

22 - إطار قرار بسيط

سؤال	إذا نعم	إذا كان لا
هل التواؤم المبرد يتطلب؟	تقييم خيارات الفلوروبوليمرات	مواصلة مقارنة المواد التقليدية
هل الحرارة تتطلب بشكل غير عادي؟	Review fluoropolymer capacity	قارن جميع مواد الخراطيم المناسبة
هَلْ التنظيف أَو خصائص ملوثاتِ السوائلِ حرجة؟	تقييم الفلوروبوليمر الطبقات الداخلية	النظر في البدائل التطبيقية
هَلْ سماتَ الوترَة مهمة؟	مقارنة محددة بناء خراطيم	التركيز على عوامل الاختيار الأخرى
هل المرونة حرجة؟	مقارنة فعلية بيانات نصف النطاق	معايير تحديد المسارات القياسية

23 - أفضل ما يعتمد على التطبيق

هناك ميل في المناقشات التقنية للبحث عن مادة واحدة "أفضل" خرطوم

التبريد السائل لا يعمل بهذه الطريقة.

ولكل من الإدارة البيئية، والسيليكون، وفرقة العمل المعنية بالتنفيذ في مجال مكافحة الإرهاب، وفرقة العمل المعنية بالتنفيذ في مجال حماية البيئة خصائص مختلفة، وقد تكون المواد المثلى لدائرة تبريد واحدة غير ضرورية أو غير عملية بالنسبة لدائرة أخرى.

ويتمثل النهج الهندسي الأفضل في تحديد مظروف التشغيل أولا ثم اختيار بناء الخرطوم الذي يلبيه.

خاتمة

وينبغي النظر في خرطوم الفلوروبوليمر عندما يخلق تطبيق التبريد الفعلي متطلبات تبرر خصائصه.

ويمكن أن يكون التوافق الكيميائي، والقدرة على درجة الحرارة، والتنظيف، والتخلّص من المزمار، كلها أسباب للتحقيق في بناء الفلوروبوليمر، ولكن ينبغي النظر في هذه العوامل إلى جانب الضغط، والتدفق، وأشعة النحل، والتجهيزات، وظروف التركيب.

وفيما يتعلق بمراكز البيانات التابعة للمبادرة وغيرها من التطبيقات التي تتطلب الإدارة الحرارية، فإن النهج الأكثر موثوقية هو تقييم تجميع الخواتم الكاملة بدلاً من اختيار مواد تستند إلى ممتلكات واحدة.

وعندما لا يتطلب الطلب أداء الفلوروبوليمر، قد يظل الحل العملي أكثر هوايته إذا ما تم اختياره على نحو سليم.

لمزيد من المعلومات، زيارة CJAN Liquid cooling صفحة التطبيق.
