كَيفَ تَخْتَرْق جوزةِ السائلِ اليمنىِ لخادمِ AI

اختيار خرطوم التبريد السائل لخادم آي ليس مجرد مسألة تطابق قطرة خرطوم

يمكن للخواديم الحديثة لـ (آي آي) أن تضع حمولات حرارية كبيرة على نظام التبريد، ويجب أن تعمل الخرطوم كجزء من دائرة مبردة كاملة قد تشمل لوحات باردة، وقطع غيار، ووحدات مدمجة، وتركيبات، وأجهزة تكييف.

وهذا يجعل اختيار الخرطوش قرارا هندسيا للنظام.

وينبغي لعملية اختيار عملية أن تنظر في معدل التبريد، ومعدل التدفق المطلوب، والضغط التشغيلي، ومدة الحرارة، ومقياس المقاييس الداخلية، ومدة الخنازير، والبيئة الميكانيكية، وتشكيلة الاتصال.

للاطلاع على مقدمة لمبدأ التشغيل العام لمركز البيانات التابع لمؤسسة AI، انظر كيف يعمل سائل التبريد في مراكز البيانات؟

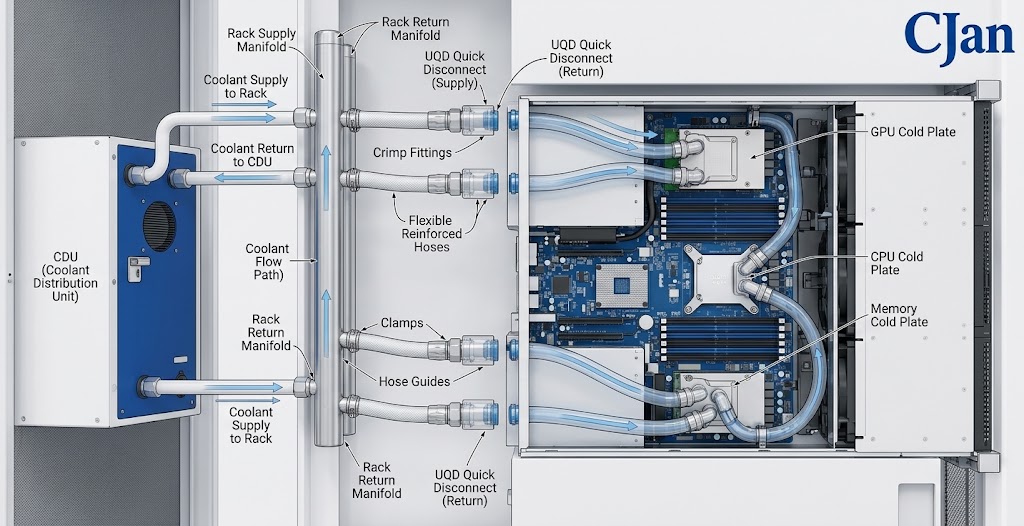

1 - بدء نظام التبريد، لا هوس

الخطوة الأولى هي أن نفهم أين تقع الخرطوم في هيكل التبريد

ويمكن لدائرة تبريد سائل نموذجية أن تربط وحدة مكافحة التخصيب بطبقة من الرف واللوحات الباردة وعناصر التبريد الأخرى.

ويساهم كل قسم في الأداء الهيدرولي والحراري للنظام الكامل.

ولذلك، ينبغي اختيار الخرطوم بعد تحديد متطلبات النظام الأساسي.

2. Confirm the coolant First

والتوافق الرائع هو أحد أهم نقاط البدء في اختيار الخواتم.

ولا يزال الأنبوب الداخلي على اتصال بالمبرد أثناء العملية، مما قد يستغرق آلاف الساعات.

يجب على الفريق الهندسي أن يحدد التركيبة المبردة الفعلية بدلاً من أن يستخدم وصفاً واسعاً مثل "المبرد المائي"

ويمكن أن تشمل المعلومات ذات الصلة ما يلي:

• نوع رائع
• تركيز المياه
• Glycol or مضافات أخرى
• درجة حرارة التشغيل
• مدة الخدمة المتوقعة
• مستوى النظافة المطلوبة

وينبغي عندئذ تقييم التوافق المادي في ظروف التشغيل الفعلية.

ويكتسي هذا الأمر أهمية خاصة عندما يستخدم نظام التبريد تركيبة مبردة تختلف عن خلائط المياه العادية أو غليكول المياه.

3. Determine the Required Colant Flow

ويرتبط معدل التدفق المطلوب ارتباطا وثيقا الحمولة الحرارية التي يجب أن يزيلها نظام التبريد

بالنسبة إلى هيكل التبريد، يحتاج الفريق الهندسي عادة إلى تحديد تدفق المبردات المستهدفة قبل اختيار قطر الخرطوم.

وقد لا تزال خرطوم ذات حجم اتصال مناسب غير مناسب إذا أدى مروره الداخلي إلى مقاومة هيدرالية مفرطة عند معدل التدفق المطلوب.

4. Select the Internal Diameter based on Flow

ومقياس داخلي هو أحد أكثر مواصفات الخرطوم وضوحا، ولكن لا ينبغي اختياره بمعزل عن الآخر.

وبالنسبة لمعدل التدفق نفسه، يؤدي تخفيض قطر السائل الداخلي عموما إلى زيادة سرعة السوائل والمقاومة الهيدروليكية.

وتخفض الزيادة في قطرها السرعة ويمكن أن تقلل من انخفاض الضغط، غير أن وجود خرطوم أكبر يتطلب أيضا مزيدا من حيز التركيب وقد يتطلب عناصر اتصال أكبر.

الهدف هو اختيار هويّة هويّة تلائم متطلبات تدفق النظام وضغطه، بينما تبقى عملية للتركيب.

5- التحقق من العمل والضغط الأقصى

وينبغي تحديد متطلبات الضغط قبل اختيار بناء الخرطوم.

على الأقل وينبغي للمهندسين أن يميزوا بين ضغط العمل العادي والضغط المتوقع الأقصى.

وينبغي أيضاً النظر في الظروف الملائمة عند الاقتضاء.

• ضغط التشغيل العادي
• ضغط العمل الأقصى
• شروط البدء
• تغيرات الضغط المتصلة بالمضخة
• متطلبات اختبار الضغط التطبيقي

ينبغي أن توفر الخرطوم هامش أمان مناسب على أساس المواصفات التقنية للصانع

6. Consider the Complete Pressure drop

فقدان الضغط لا يأتي من الخرطوم وحده.

حلقة التبريد قد تتضمن قيوداً هيدرالية متعددة

• Hose
• رسوم
• UQDs
• المعادن
• القيم
• لوحات باردة

ويحدّد انخفاض الضغط الكلي الطلب الهيدروليكي على المضخة.

ولهذا السبب، ينبغي للمهندسين أن يقيّموا انخفاض ضغط الخواتم عند معدل التدفق الفعلي المستهدف كلما توافرت البيانات.

وتناقش المادة ذات الصلة أيضا العلاقة بين مقياس الخرطوم والمقاومة الهيدروليكية ما هي المتطلبات الرئيسية لمركز بيانات منظمة العفو الدولية؟

7 - التحقق من درجة حرارة التشغيل

خراطيم التبريد السائلة قد تتعرض لدرجات حرارة مختلفة أثناء بدء التشغيل العادي وإغلاقه.

وتشمل مدخلات درجات الحرارة الهامة ما يلي:

• درجة حرارة التشغيل الدنيا
• درجة الحرارة العادية المبردة
• درجة الحرارة القصوى للتشغيل
• التدوير المحتمل لدرجة الحرارة

وينبغي النظر إلى درجة الحرارة مع الضغط والكيمياء المبردة.

وينبغي ألا يُفترض تلقائياً أن يكون للخراطيم التي تؤدي أداءً جيداً تحت حالة درجة حرارة واحدة نفس القدرة على الضغط عبر كامل نطاق الحرارة.

8- تقييم المرونة وبند راديوس

ومن الأسباب الرئيسية لاستخدام خرطوم مرن في تبريد الخواديم مرونة التركيب.

ويمكن لرفوف الخادم أن تحتوي على ترتيبات كثيفة من وحدات الحماية العامة، واللوحات الباردة، والملفات، والكابلات، ومكونات الطاقة.

ويمكن للخراطيم المرنة أن تبسط المسار حول هذه المكونات.

غير أن الخرطوم لا تزال بحاجة إلى البقاء في نطاقها الأدنى المحدد.

فإجبار خرطوم على حافة ضيقة للغاية يمكن أن يزيح الممر الداخلي ويضع ضغطا آليا إضافيا على الصلة.

9 - النظر بحذر في هوس لينغث

وينبغي تحديد طوله من مخطط التركيب الفعلي.

خرطوم قصير جداً يمكن أن يخلق توتراً في التجميل

ويمكن للخراطيم التي طال أمدها دون داع أن تضيف تعقيداً و مقاومة هيدرالية إضافية.

الطول النهائي ينبغي أن تسمح بما يلي:

• المسار الطبيعي
• رقعة النحل المطلوبة
• حركة المعدات
• تسامح الجمعية
• الوصول إلى الصيانة

10 - نوع الربط يجب أن يطابق الهيكل المعماري للتبريد

الخرطوم هو جزء واحد فقط من العلاقة

التجمع النهائي قد يربط باللوحات الباردة مضاعفات، وحدات مدمجة أو أقراص مقروءة.

ولذلك، ينبغي للمهندسين أن يحددوا تشكيلة الاتصال في بداية عملية الاختيار.

ويمكن أن تشمل المعايير ذات الصلة ما يلي:

• حجم الاتصال
• نوع الارتباط
• هويته
• تشكيلة الرسم
• طراز UQD
• حيز التركيب المتاح

11. Why UQD Selection should be Included in Hose Design

وتُستخدَم وحدات الـمُعَدَّة عادة في الحالات التي يلزم فيها فصل خطوط التبريد أثناء الخدمة أو استبدال المعدات.

ومع ذلك، فإن مقر القيادة هو أيضاً جزء من المسار الهيدروليكي.

ويمكن لمرور التدفق الداخلي أن يسهم في انخفاض الضغط.

ولذلك، ينبغي اعتبار الخرطوم وقاعدة البيانات الموحدة تجمعا متصلا بدلا من عنصرين مستقلين تماما.

وعند تحديد تجمع خرطوم التبريد السائل، ينبغي فحص ما يلي:

• توافق الآراء
• التوافق في تحديد المقر
• الاحتياجات من التدفقات
• تقدير الضغط
• درجة الحرارة
• أبعاد الربط

12 - التحقق من البيئة الميكانيكية

خراطيم التبريد في مركز البيانات يمكن أن تشهد ظروفا ميكانيكية تختلف عن ظروف خرطوم صناعي ثابت.

وتشمل العوامل المحتملة ما يلي:

• إعادة التركيب وإزالة
• حركة وحدات الخواديم
• الاتصال بالعناصر المحيطة
• اليقظة
• المساحة المحدودة
• الإقراض المكرر

ولذلك ينبغي أن يضاهي تشييد الخرطوم بيئة التركيب الفعلية.

13 - لا تتجاهل منطقة التأطير

وفي تجمع للخراطيم، يمكن لمجال الاتصال أن يواجه حمولات ميكانيكية مركزة.

يمكن للطرق غير اللائقة أن تخلق القفز أو سحب القوات بالقرب من التجميل.

ينبغي أن تتفادى الممارسة الجيدة للتركيب ما يلي:

• نحلة حادة مباشرة وراء التأقلم
• تويتنغ خلال التركيب
• السحب الزائد
• الإضرار القسري

ينبغي أن يكون للخراطيم المُوجّهة على نحو سليم حيز كافٍ لتتبع نبرة طبيعية دون نقل حمولة مفرطة للصلة.

14- مقارنة المواد الخطرة وفقاً للتطبيق

ويمكن لمواد خرطوم مختلفة أن توفر مزيجا مختلفا من المرونة، ومقاومة درجة الحرارة، والتوافق الكيميائي، والخصائص الميكانيكية.

لا توجد مادة خرطوم واحدة تكون مثالية لكل نظام لتبريد السائل

وينبغي أن تحدد البيئة المبردة والتشغيلية الفعلية الاختيار النهائي للمواد.

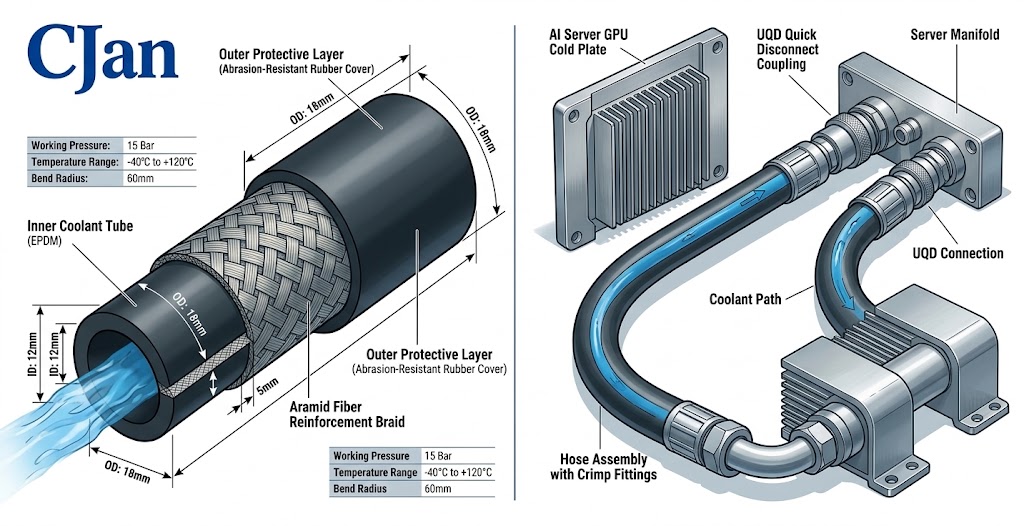

15 - تقييم أعمال تشييد هوس

خرطوم التبريد السائل يمكن أن يحتوي على طبقات وظيفية متعددة.

وتبعاً لتشييد المنتجات، يمكن أن تشمل هذه المواد طبقة داخلية ملوثة بالسوائل، وطبقة تعزيز، وطبقة للحماية الخارجية.

كل طبقة يمكن أن يكون لها وظيفة مختلفة.

وتدير الطبعة الداخلية الاتصالات المبردة، ويمكن للتعزيز أن يسهم في الضغط والاستقرار البعدي، في حين يمكن للطبقة الخارجية أن توفر الحماية الميكانيكية.

16 - ينبغي تقييم أداء الإجازات على مستوى الجمعية

التحكم في التسرب أمر أساسي لموثوقية التبريد السائل.

ويمكن أن يكون لجمعية التبريد نقاط تسرب محتملة متعددة، بما في ذلك جسم الخرطوم، وربط البيني، والوصلات المبكّرة، والأشعة فوق البنفسجية.

وفيما يتعلق بالتطبيقات الحرجة، فإن اختبار مواد الخرطوم فقط قد لا يوفر معلومات كافية عن التجمع النهائي.

تجميع خرطوم كامل ينبغي تقييمها وفقا لاحتياجات المشروع الفعلية.

17- اشتراطات التنظيف تتوقف على التطبيق

ليس لكل نظام لتبريد مركز البيانات متطلبات تطهير متطابقة

وقد تركز بعض التطبيقات بدرجة أكبر على الرقابة الداخلية على الجسيمات أو مخلفات التصنيع أو نظافة السوائل.

وعندما تكون عمليات التنظيف مهمة، ينبغي النظر في عملية صناعة الخوارق والتعامل معها كجزء من تقييم الموردين.

18- النظر في إمكانية تحقيق الاستقرار الطويل الأجل للمواد

وتهدف نظم التبريد السائل إلى توسيع نطاق التشغيل.

ولذلك يتعين على الخرطوم الحفاظ على الأداء المطلوب بعد التعرض المطول لبيئة التبريد والتشغيل.

وقد يشمل التقييم الطويل الأجل ما يلي:

• الاستقرار المادي
• التغييرات الجانبية
• التوافق المبرد
• الأداء الميكانيكي
• التعرض للمواقف

وتتوقف الأهمية الفعلية لكل عامل على التبريد وتصميم النظام.

19. Build a Hose Selection checklist

ويمكن لقائمة مرجعية منظمة أن تجعل الاتصالات بين الموردين أكثر كفاءة بكثير.

20 - متى يجب أن تختار هوس سائل معزز؟

وقد يكون البناء المعزز مناسبا عندما يتطلب التطبيق مزيجا من مقاومة الضغط والمرونة والاستقرار الميكانيكي.

وينبغي أن يستند القرار إلى الضغط الفعلي، ودرجة الحرارة، ومتطلبات تحديد المسارات بدلا من مجرد افتراض أن البناء المعزز أفضل دائما.

يمكن للمهندسين أن يستعرضوا الطلبات التي تتطلب حلاً مخصصاً لخراط التبريد السائل CJAN LCH Liquid cooling Hose.

21. Comparing CJAN Liquid Coling Hose Options

وتوفِّر اللجنة الاستشارية المعنية بالنظم العالمية للمواد الكيميائية عدداً من خيارات خرطوم التبريد السائلة التي يمكن تقييمها وفقاً لمختلف متطلبات النظام.

وينبغي استعراض مواصفات المنتجات مقارنة بالمبردات الفعلية، والضغط، ودرجات الحرارة، والتدفق، ومتطلبات الاتصال قبل الاختيار.

22. Why Application Data Is Important when Requesting a Hose

ويمكن للمورد أن يقدم توصية أكثر فائدة عندما تكون معلومات الطلب كاملة.

بدلاً من أن تسأل فقط عن خرطوم التبريد

• الاسم المبرد والصياغة
• معدل التدفق المستهدف
• ضغط العمل
• أقصى ضغط
• درجة الحرارة
• الهوية المطلوبة
• طول الخرطوم المطلوب
• نوع الارتباط
• الاحتياجات من المعدات
• بيئة الإنشاء

وتتيح هذه المعلومات تقييم الخرطوم كجزء من دائرة التبريد الكاملة.

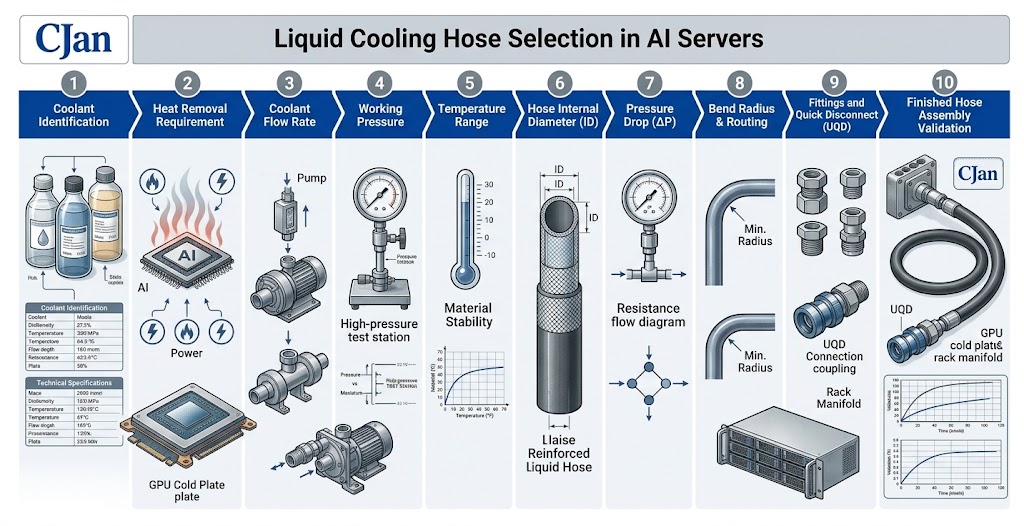

23 - عملية AI Server عملية الاختيار

وتساعد هذه العملية على منع حدوث خطأ مشترك: اختيار الخرطوم أولاً ومحاولة تكييف نظام التبريد حوله في وقت لاحق.

24. What makes a Good AI Data Center Liquid cooling Hose?

وينبغي أن توفر الخرطوم المناسب مزيجا متوازنا من الأداء الهيدروليكي والحراري والميكانيكي.

من الناحية العملية The selection should satisfy the following conditions:

• المادة متوافقة مع المبرد
• وتدعم الخرطوم الضغط التشغيلي المطلوب.
• يمكن أن تعمل الخرطوم في حدود درجة الحرارة المطلوبة.
• القاعد الداخلي يدعم التدفق المبرد المطلوب
• انخفاض الضغط مقبول للنظام
• يمكن توجيه الخرطوم في الفضاء المتاح
• يمكن إحترام الحد الأدنى من نطاق النحل
• الاتّصال يطابق التكييفات المُختارة و الـ (يو كي دي)
• ويمكن للتجمع النهائي أن يفي بأداء التسرب المطلوب.

25. CJAN Liquid cooling Hose Solutions

CJAN develops خرطوم ولوازم منتجات لتطبيقات التبريد السائل بما في ذلك أسر منتجي " LCH " و " LCH-SD " و " LCH-SD " .

المتفانية CJAN Liquid Coling Solutions الصفحة تقدم لمحة عامة عن تركيز الشركة على التبريد السائل.

في الوقت الحالي LCH product, visit CJAN LCH Liquid cooling Hose.

ويمكن للمهندسين أيضاً أن يستعرضوا فيما يتعلق بتشكيلات خرطوم إضافية CJAN LCH-SD و CJAN LCH-SDS.

وينبغي أن يستند اختيار المنتج النهائي إلى شروط التطبيق الفعلية وآخر المواصفات التقنية.

خاتمة

اختيار خرطوم التبريد السائل لخادم آي يجب أن يبدأ بنظام التبريد بدلا من الخراط نفسه.

ويؤثر كل من التوافق المبرد، ومعدل التدفق، والضغط، ودرجات الحرارة، ومقياس الضغط الداخلي، وهبوط الضغط، والمرونة، ومدة النحاس، وطول الخواتم، وتشكيلة الاتصال على الاختيار النهائي.

وينبغي أيضاً النظر في المبيدات الحشرية والتجهيزات لأنها تشكل جزءاً من نفس التجمع الهيدروليكي والميكانيكي.

وفيما يتعلق بمشاريع مراكز البيانات التابعة للمبادرة، فإن النهج الأكثر موثوقية هو تحديد شروط التشغيل أولاً ثم اختيار بناء الخواتم الذي يفي بتلك المتطلبات.

حافظة التبريد السائلة لـ(سي جي) توفر خيارات (ليتش) و(لتش دي) و(ل.س.د.إس) لتقييم متطلبات نظام التبريد المختلفة

وبالنسبة لاختيار الخرطومات الخاصة بالمشروع، فإن توفير التبريد، ومعدل التدفق، والضغط، ودرجات الحرارة، والأبعاد، ومتطلبات الاتصال، هي أكثر نقطة الانطلاق فعالية.
