Liquid cooling Hose Construction: Inner Tube, Reinforcement and Cover Explained

قد تبدو خرطوم التبريد السائل كعنصر مرن واحد، ولكن أدائه يتوقف على كيفية عمل مواده وطبقاته الهيكلية معا. الأنبوب الداخلي يتصل بالمبرد، والتعزيز يساهم في الدعم الميكانيكي، والغطاء الخارجي يحمي الخرطوم من بيئته المحيطة. وفيما يتعلق بنظم التبريد في مركز البيانات التابع لمؤسسة AI، يساعد فهم هذه المهام المهندسين على تحديد هوياتهم وفقاً لشروط التشغيل بدلاً من مظهرهم أو أسماءهم المادية وحدها.

ومع ازدياد كثافة طاقة الخواديم، يجب أن تتحرك نظم التبريد بالسائل بشكل موثوق من خلال منشآت مدمجة ومعقدة بشكل متزايد. ويمكن أن يربط الهواسيس وحدات التوزيع المبردة، والمنايلز، ونظم التوزيع على مستوى الرف، واللوحات الباردة الخادم. ويمكن أن تكون لكل قسم احتياجات مختلفة للضغط والتدفق ودرجات الحرارة والمرونة والإعالة.

وينطوي اختيار خرطوم على أكثر من اختيار الإدارة البيئية أو السيليكون أو قوة الشرطة أو قوة الشرطة المؤقتة أو القوة الأمنية المؤقتة أو القوة الأمنية المؤقتة.

1 - ما هي شركة سائل لتبريد هوس للبناء؟

ويصف بناء خرطوم التبريد السائل ترتيب المواد والطبقات الهيكلية المستخدمة لخلق خرطوم منتهي، وتبعا لتصميم المنتجات، يمكن أن يكون للخراطيم جدار من طبقة واحدة أو هيكل متعدد الطوابق يحتوي على أنبوب للتلوث بالسيارات، وتعزيز غطاء وقائي خارجي.

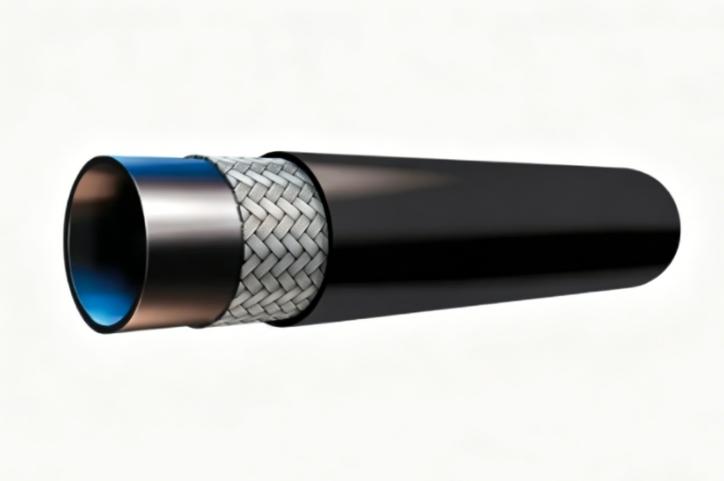

هذا تمثيل مفاهيمي لخرطوم معززة، وليس تقاطعاً لكل منتج، فالتشييدات الفعلية تتفاوت، وقد تستخدم بعض التصاميم طبقات إضافية، أو تعزيزات للمنسوجات، أو سلك مدمج أو غير ذلك من السمات الهيكلية.

2. The Inner Tube: The Fluid-Contact Layer

ويشكِّل الأنبوب الداخلي السطح الداخلي للخراطيم ويتصل مباشرة بالسوائل المتداولة، وتؤثر مواده وحالته على التوافق المبرد، والتنظيف، والاستقرار الطويل الأجل، ولهذا السبب ينبغي اختيار الأنبوب الداخلي مقابل التركيبة السائلة الفعلية وبيئة التشغيل.

2-1 التوافق المبرد

ويمكن لنظم التبريد السائل أن تستخدم المياه، أو خلائط الماء - غليكول، أو سوائل نقل حراري مصاغة خصيصاً، ويمكن أن تؤثر الاختلافات في التركيز، والمضافات، ودرجة حرارة التشغيل على التوافق حتى عندما يظهر سوائلان متشابهان.

قبل اختيار مادة داخليّة، تحديد التركيبة المبردة واستعراض المعلومات عن التوافق بين مصنّع الخراطيم، حيث يتطلب الطلب إجراء اختبارات تمثيلية تحت درجة الحرارة وظروف التعرض ذات الصلة.

2-2 الخيارات المادية المشتركة داخل الشركة

وتُستخدم الإدارة البيئية، والسيليكون، وفرقة العمل المعنية بالتنفيذ في مجال مكافحة الإرهاب، وفرقة العمل المعنية بالإجراءات المالية في تطبيقات خرطوم مختلفة، ولكن لا توجد مادة واحدة مناسبة تلقائياً لكل نظام لتبريد السائل.

وهذه اعتبارات هندسية عامة، وليس ترتيبا عالميا للمواد، وينبغي أن يستند الاختيار النهائي إلى بناء خرطوم كامل والظروف التي سيعمل فيها.

2-3 التنظيف واستقرار السوائل

سطح الترددات السائلة يجب أن يكون ملائماً لمتطلبات نظافة النظام اختيار المواد، التصنيع، التغليف والتخزين والتركيب

وإذا كان للمشروع حدود محددة للتلوث، يعرّفها بوضوح، ويؤكّد كيف ستتم تأهّل عملية تجميع الخرطوم المكتملة، ولا تفترض أن اسماً من البوليمر وحده يرسي الامتثال لشرط التنظيف.

2-4 مقياس داخلي وتدفق

ويحدّد قطر التدفق الداخلي منطقة التدفق المتاحة، وهو مدخل هام في الحسابات الهيدروليكية، ويمكن للخراطيم ذات الحجم الضعيف أن تزيد من فقدان الضغط بمعدل تدفق معين، غير أن زيادة المقياس تؤثر أيضا على اختيار الاتصالات وحيز التركيب وتصميم النظام عموما.

القراءة ذات الصلة: مطياف هوس داخلي مضبوطات متدفقة: ما يحتاج إليه المهندسون.

3 - دليل التعزيز: الدعم الميكانيكي

ويُستخدم التعزيز في العديد من الخواتم المرنة للمساعدة على تحمل أعباء الميكانيكية والضغوط الداخلية، وتبعاً للتصميم، قد يستخدم ألياف المنسوجات أو الأسلاك أو العناصر الهيكلية الأخرى، ويؤثر نوعه وترتيباته وعملية التصنيع على سلوك الخرطوم المنتهي.

3-1 القدرة على الضغط

فالضغوط الداخلية تضغط على جدار مرن للخراطيم، ويمكن أن يساعد هيكل التعزيزات المناسب على التحكم في التوسع والحفاظ على الهندسة المقصودة، غير أنه لا يمكن تحديد قدرة الضغط من مواد التعزيز وحدها.

تقييم الهواة النهائي يعتمد على البناء الكامل، بما في ذلك الأنبوب الداخلي والأبعاد والتعزيز ونوعية التصنيع وحجم الخرطوم ودرجة حرارة التشغيل

3-2 الاستقرار البعدي

وخلال العملية، قد تشهد الخنازير تغيرات في الضغط، وتقلبات في درجات الحرارة، وارتفاع درجة الحرارة، والاهتزاز، ويمكن أن يساعد تعزيز الخرطوم على الحفاظ على شكل أكثر سيطرة في ظل هذه الظروف، وتتوقف درجة الدعم على التصميم المحدد، وبالتالي فإن الخنازير ذات الأبعاد الخارجية المماثلة قد تتصرف بطريقة مختلفة.

3-3 المرونة وأشعة النحل

ولا بد من التوفيق بين إعادة الإنفاذ والتركيب المعتزم، وقد يكون التشييد المصمم لتلبية متطلبات الضغط المطلوبة مختلفا عن البناء الأمثل للطرق المرنة، والهدف هو تلبية الاحتياجات الميكانيكية مع الاحتفاظ بالمرونة اللازمة للتركيب والصيانة.

يجب أن يتم تركيب (هوزس) في نطاق الصانع الحدّ الأدنى، لا يجب أن يلتفوا أو يُجبروا على التأقلم من مكوناته.

3-4 تعزيز المنسوجات والإسلاك

ويمكن أن يوفر تعزيز المنسوجات والأسلاك المدمجة مزيجاً مختلفاً من الدعم الميكانيكي والمرونة ومقاومة التشويه، ويمكن استخدام السلك الهيلي في تصميمات معينة لدعم الاحتفاظ بالشكل أو مقاومة الانهيار، وهذه السمات تعتمد على البناء، وليس كل خرطوم يتطلب اتباع نهج التعزيز نفسه.

القراءة ذات الصلة: How Hose Reinforcement Affects Liquid cooling System Performance.

4- التغطية الخارجية: الحماية من الظروف الخارجية

فالغطاء الخارجي هو طبقة الحماية الخارجية في بناءات خرطوم تشمل طبقة واحدة، وعلى عكس الأنبوب الداخلي، فإنه لا يتصل عادة بالمبرد، والغرض منه هو حماية الخرطوم من الظروف الخارجية المحددة للتطبيق.

4-1 الإغراق والمناولة

وأثناء التركيب والصيانة، يمكن للخراطيم أن تكون على اتصال بالأقسام والألواح والعناصر المتاخمة، ويمكن أن يساعد الغطاء المناسب على مقاومة اللبس الخارجي المتوقع، ولا يلغي الحاجة إلى تجنب الحواف الحادة، أو الأنقاض غير الخاضعة للمراقبة، أو الطوابق غير المدعومة.

4-2 التعرض البيئي

وتتوقف خصائص الغطاء المطلوبة على البيئة المحيطة، وقد تشمل العوامل ذات الصلة درجة الحرارة، والرطوبة، وممارسات التنظيف، والتعرض للنفط أو المواد الكيميائية الأخرى، وينبغي إدراج هذه الظروف في مواصفات الخرطوم عندما تكون ذات صلة بالتركيب.

4-3 متطلبات الأداء العلمي

وتحدد بعض مشاريع مراكز البيانات متطلبات أداء اللهب فيما يتعلق بمواد أو جمعيات الخواتم، وإذا كان الأمر يتطلب تقديراً محدداً، تحقق من المنتج الدقيق، والتشييد، ووثائق الاختبار القابلة للتطبيق.

4-4 الأغطية الجلدية والثابتة

وتبعاً للتصميم، قد يكون للخراطيم مسافات خارجية سلسة أو مختلطة أو مجهزة بطريقة أخرى، ويمكن أن تؤثر قياسات الغطاء على سلوك المناولة والتركيب، وينبغي تقييم الخيار الصحيح إلى جانب نطاق النحاس، والتخليص المتاح، واحتياجات التفتيش، وتوجيهات الصانعين.

5. How the three Layers work Together

ويؤدي الأنبوب الداخلي، والتعزيز، والغطاء الخارجي مهاما مختلفة، ولكن الخرطوم المنتهي يتوقف على تفاعلها، فاختيار طبقة واحدة منعزلة يمكن أن يغفل القيود الهامة في أماكن أخرى من البناء.

فالأنبوب الداخلي المتوافق لا يضمن ضغط العمل المطلوب، فالتعزيز القوي لا يصحح مادة غير مناسبة من مواد الترددات السوائل، ولا يستبعد الغطاء الدائم الحاجة إلى تحديد المسارات والدعم الصحيحين.

6 - لماذا مسائل في مراكز البيانات التابعة للمبادرة

ويمكن أن تشمل الهياكل الأساسية لتبريد السائل خطوطاً متعددة، ووصلات متعددة إلى المسارات، وعناصر لتبريد الخواديم على مستوى الخواديم، وقد تختلف الاحتياجات بين المواقع، بحيث لا ينبغي افتراض وجود تشييد واحد يناسب كل جزء من أجزاء النظام.

6-1 مواصلة العمل

ويمكن لدوائر التبريد أن تعمل لفترات طويلة، وينبغي للمهندسين أن يقيّموا الخنازير مقارنة بظروف التشغيل المتوقعة على مر الزمن، ليس فقط أثناء التكليف الأولي.

6-2 حيز التركيب المقيد

ويمكن للخواديم الكثيفة ومخططات الرف أن تحد من مساحة التمرين، ويجب أن تصلح الخرطوم المختار دون انتهاك نصف قطرها الأدنى، ووضع حمولات غير ضرورية على الاتصالات أو منع الوصول إلى الصيانة.

6-3 الأداء الهيدروليكي

والتشييد الهوائي عامل واحد فقط في الأداء الهيدروليكي، ويسهم كل ذلك في فقدان الضغط على مسار التدفق الكامل، وطول الخرطوم، والخصائص المبردة، ومعدل التدفق، والنحل، والتجهيزات، والقوارب.

القراءة ذات الصلة: How Hose Length Affects Pressure drop in Liquid Coling Systems.

6-4 وصلات التأشيرات والمقر

ويجب أن تكون نهايات الهوس متوافقة مع التجهيزات المحددة والوصلات التي تربط بين الوحدويين، وينبغي تقييم الأبعاد المتعلقة بالارتباط، وأساليب الإغلاق، وإجراءات التجمع، والشحنات الميكانيكية إلى جانب بناء الخرطوم، وينبغي ألا تُجبر الخرطوم على التواؤم مع تركيبة من خلال الإفراط في الركود أو التلويث.

7. Common Mistakes when Evaluating Hose Construction

• التشويش بإسم بوليمر وحده ولا يعرّف برنامج الإدارة البيئية أو السيليكون أو قوة الشرطة أو القوة الأمنية المؤقتة تماماً قدرات الخرطوم المنتهي.
• افتراض المزيد من التعزيزات هو دائما أفضل. ويجب أن يتوازن التعزيز مع المرونة والأبعاد ومتطلبات تحديد المسارات.
• تجاهل الغلاف الخارجي ويمكن أن يهم الإغراق وممارسات التنظيف والتعرض البيئي حتى عندما يكون الأنبوب الداخلي قابلاً للتبريد.
• باستخدام ضغط الإنفجار كهدف التشغيل ضغط العمل يجب أن يكون مستنداً على تقدير الصانع ومتطلبات السلامة المنطبقة
• تأثيرات حرارة زائدة وقد تتغير درجات الضغط والسلوك المادي مع درجة حرارة التشغيل.
• تقييم الخرطوم بشكل منفصل عن تركيباته ويجب أن تفي الجمعية الكاملة بمتطلبات الخرطوم والوصلات وعناصر الإغلاق معا.
• قذف و وصول الخدمات ولا يزال يمكن تركيب خرطوم مناسب بشكل غير صحيح إذا كان مربوط أو ملتوي أو ممتد أو يصعب تفتيشه.

8. How to Specify the Right Liquid cooling Hose Construction

ويعطي المواصفات المفيدة المورّد معلومات كافية لتقييم تجميع الخوارق الكاملة بدلا من وضع افتراضات تستند إلى الاسم المادي أو قطر الاسم.

9. CJAN Liquid cooling Hose Solutions

وتوفر هذه التكنولوجيا حلولاً للخراط مناولة السائلة الصناعية وتطبيقات التبريد السائل، أما فيما يتعلق بمشاريع مركز البيانات التابع للشركة، فينبغي أن يستند الاختيار إلى التوافق المبرد، والضغط التشغيلي، ودرجة الحرارة، والأبعاد، وظروف تحديد المسارات، وتصميم الاتصالات.

زيارة CJAN Liquid cooling application page وللحصول على معلومات عن التطبيقات ذات الصلة، واستعراض وثائق المنتجات المقابلة قبل تحديد خرطوم لنظام معين.
