GLOBALسائل التبريد الهوائي: كيفية تجنب النكات والوصايا المفرطة
ولا ينتهي اختيار خرطوم التبريد السائل عندما يتم اختيار مواد الخرطوم ومقياس الضغط وتقدير الضغط.
والطريقة التي يتم بها تركيب الخرطوم يمكن أن تكون لها نفس القدر من الأهمية العملية.
وفي مركز البيانات الخاص بمنظمة العفو الدولية، يمكن أن يربط حوامل التبريد وحدات المضغوطة، واللوحات الباردة، والعناصر الأخرى داخل بيئة متماسكة نسبياً، وقد يكون الفضاء محدوداً، ويمكن نقل المعدات أثناء الصيانة، وقد تحتاج الخرطوم إلى استيعاب مسارات تركيب ضيقة دون إرغامها على أن تكون في شكل غير مناسب.
ولا تزال خرطوم مناسب من الناحية التقنية على الورق تُؤدّي أداءً سيئاً إذا كان يُوجَّه إلى جانب الإفراط في الركود أو التلوين أو الضغط أو التحميل الميكانيكي.
ولذلك فإن المسار الجيد له هدفان:
- حافظ على الطريق المبرد المطلوب
- أبقِ الخرطومَ ضمن حدودِ تركيبِها الميكانيكيِ.
1. Why Hose Routing مسائل في مراكز البيانات التابعة للمبادرة
تعمل نظم التبريد السائل كدوائر الهيدروليكية ذات الصلة.
والخرطوم هو جزء واحد فقط من تلك الدائرة، ولكن مسارها يؤثر على عدة عوامل على مستوى المنظومة.
ويمكن أن يسهم ضعف المسار في ما يلي:
- الإقراض المفرط
- Kinking
- Twisting
- الإجهاد الميكانيكي في التجهيزات
- نزيف سطحي
- منطقة التدفق المقيدة
- فقدان الضغط العالي
- الصيانة الأكثر صعوبة
وتكتسي هذه المشاكل أهمية خاصة في بيئات الخواديم العالية الكثافة حيث يمكن إقامة العديد من الاتصالات المبردة في مكان مادي صغير.
2 - بدء دورة التبريد الكاملة
وينبغي أن يُعتبر توجيه الهوس جزءاً من دائرة التبريد الكاملة بدلاً من كونه مساراً منعزلاً.
وقد تشمل حلقة التبريد السائلي النموذجية ما يلي:
- وحدة توزيع المبردات
- متعددة
- خط الإمداد
- الاتصالات الجانبية
- لوحات باردة
- خط العودة
ينبغي تخطيط مسار الخرطوم حول الموقع ومتطلبات التنقل لهذه المكونات.
فعلى سبيل المثال، يمكن لإرغام خرطوم على التعويض عن سوء التواؤم بين العشب والصحن البارد أن يسبب إجهادا ميكانيكيا لا داعي له.

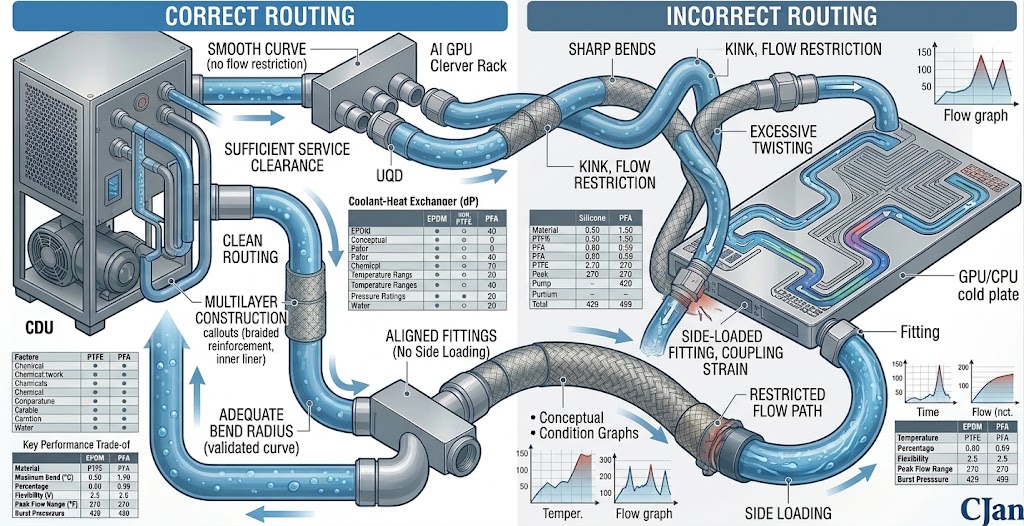

3. Avoid Sharp Bends
ومن أبسط مبادئ تحديد المسارات تجنب حدوث تغييرات حادة في الاتجاه.
ويمكن أن تنحني خرطوم مرن، ولكن المرونة لا تعني أن الخرطوم ينبغي أن يطوي إلى أصغر مساحة ممكنة.
وقد يؤدي التراجع الحاد إلى الحد من منطقة التدفق الفعالة وزيادة الإجهاد الميكانيكي المحلي.
بدلا من خلق زاوية ضيقة، استخدام منحنى سلس الذي يبقى ضمن نطاق مصنع الخواتم الحد الأدنى المحدد.

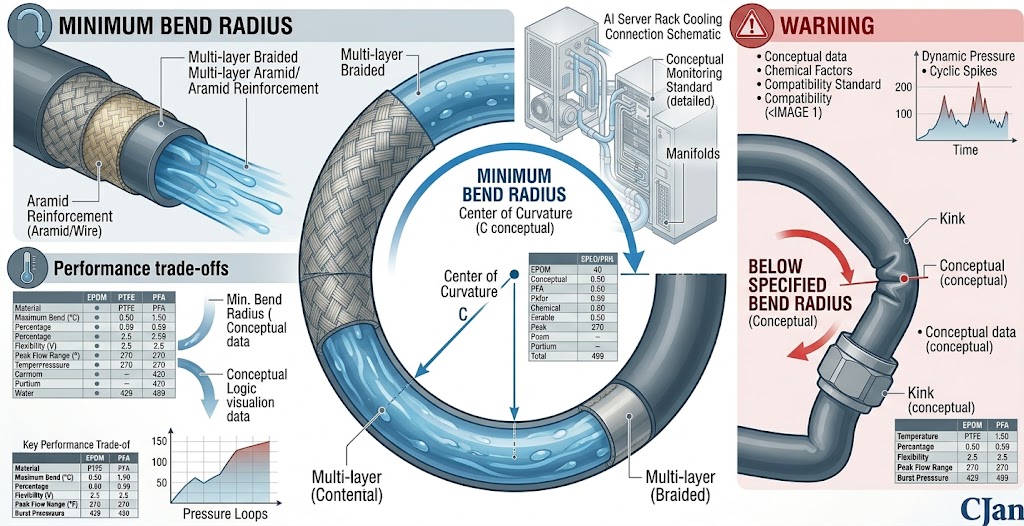

4- احترام القانون الحد الأدنى بيند راديوس
كل خرطوم مرن لديه حد أدنى من رقعة النحل المرتبطة بتشييده
ينبغي أن يُعامَل نصف قطر النحل الأدنى على أنه اشتراط التركيب بدلا من اقتراح.
وعندما تكون خرطوم ما دون حده المحدد، يمكن أن يعاني بناء الخرطوم من ضغوط ميكانيكية إضافية.
ويتوقف هذا التأثير على مواد الخرطوم والتعزيز والبناء وظروف التشغيل.
وللاطلاع على مناقشة أكثر تفصيلا، انظر:
سائل بارد هوس بيند راديوس: لماذا مسائل المرونة في AI Server Racks .
5. Do not Confuse Flexibility with Unlimited Bending Capability
وكثيراً ما يتم اختيار هواجس مرنة لأنها يسهل تركيبها من الحوض الصلب.
غير أن المرونة لها حدود عملية.
قد تكون الخرطوم مرنة بما فيه الكفاية لتسير حول مكوّن الخادم بينما لا تزال تحتاج إلى نصف قطري كبير نسبياً.
هذا التمييز مهم عند تصميمه مجمّعات مبردة مدمجة
6. Avoid Kinking
يَحْدثُ a kink عندما يَنحنيُ الخرطومَ في a طريق الذي يُسبّبُ انهياراً محلياً أَو تشوّه حادّ لمقاطعته العادية.
التزلج غير مرغوب فيه لسببين
أولاً، يمكنها تغيير ممر التدفق الداخلي
ثانيا، يمكن أن يخلق تشوه ميكانيكي مركز في هيكل الخرطوم.
وتشمل المواقع التي يحتمل أن تنطوي على مشاكل ما يلي:
- مباشرةً وراء التمرينات
- اختراقات قريبة من الرف
- على وصلات متعددة
- لوحات باردة
- في زوايا خزانة حادة
7 - تجنب تويستنغ هوس
الإنحناء والتلوي ليس نفس الشيء
ويمكن للخراطيم أن تتبع مساراً منحنياً في الوقت الذي تظل فيه موجهة بشكل صحيح، ويمكن أيضاً أن تلتوى حول محورها الطويل الأجل مع توجيهها بين نقطتين اتصال.
ومن شأن العذاب غير الضروري أن يضع ضغطا إضافيا على الخرطوم ووصلاته.
وينبغي، أثناء التركيب، أن توضع الخرطوم بشكل طبيعي بين نقطتي الاتصال بدلا من التناوب في مكانها لمجرد تحقيق توجه بصري معين.
8. Keep the Hose Naturally Arange with the Connection
ولا ينبغي عادة استخدام خرطوم لإجبار عنصرين من عناصر عدم الانحياز على اتخاذ موقف.
النظر في مثال بسيط:
ويعتمد الشكل المقبول الفعلي على تصميم الخرطوم والتجهيز، ولكن ينبغي تجنب التحميل الجانبي غير الضروري.
وينبغي تحديد موقع الصلة بحيث يمكن للخراطيم أن تقترب منها دون الإفراط في الرنين أو التلوين.
9. Avoid Bending immediately at the Fitting
والانتقال بين خرطوم مرن وتركيب صلب يستحق اهتماما خاصا.
إذا بدأت الخرطوم تنحني مباشرةً بعد التأقلم الإجهاد الميكانيكي يمكن أن يصبح مركز بالقرب من الاتصال
وعندما يسمح تصميم التجمع بذلك، من الأفضل الانتقال السلس إلى نبرة الخرطوم.
ويكتسي هذا الأمر أهمية خاصة في جمعيات التبريد في الخواديم المدمجة حيث يمكن أن تكون المباعدة بين الولادات محدودة.
10- توفير حيز كاف للتركيب
وينبغي تصميم مسارات الهوس حول الحيز المتاح الفعلي.
والخطأ المشترك هو اختيار الخرطوم أولا ثم اكتشاف أنه لا يمكن تحقيق المدى المطلوب داخل مجلس الوزراء.
قبل الانتهاء من التجمع، تحقق:
- الفضاء المتاح
- مواقع الاتصال
- الحد الأدنى لنصف النحل
- المكونات القريبة
- الوصول إلى الصيانة
- حركة المعدات
11. Do not Route Against Sharp Edges
وقد تحتوي هياكل الحكومة وأقواسها على حواف يمكن أن تلحق ضررا تدريجيا بسطح الخرطوم.
ويمكن أن يؤدي تكرار الاتصال إلى الإغراق حتى عندما لا تكون هناك مشكلة واضحة مباشرة.
وحيثما لا يمكن تجنب الاتصال، ينبغي النظر في تدابير الحماية المناسبة وفقا لتصميم التركيب.
غير أن النهج المفضّل هو توجيه الخرطوم بحيث لا يحدث اتصال غير ضروري.
12. Prevent Hose-to-Hose Contact where Practical
قد تمر حوائط متعددة عبر نفس الرف أو المنطقة المجهولة
وإذا فرك الخواتم مراراً وتكراراً بعضهم البعض بسبب الحركة أو الاهتزاز، فإن أسطحهم الخارجية قد ترتدى.
ومن ثم، ينبغي أن ينظر الركوب ليس فقط في الاتصال بالعناصر الصلبة بل أيضا في التفاعل بين الخواتم المتاخمة.
13 - تجنب الضغط المفرط
ولا ينبغي الضغط على خرطوم ما بين المعدات أو الأقواس أو هياكل الخزانة.
ويمكن للضغط أن يغيّر القياس الجيودي للخروف وقد يقلل من مساحة التدفق الداخلي المتاحة.
ويمكنها أيضاً أن تخلق حملاً آلياً دائماً يبقى حتى عندما يعمل نظام التبريد بشكل طبيعي.
14 - البقاء غير الضروري Hose Length تحت السيطرة
أطول ليس بشكل آلي
ويمكن أن يؤدي طول الخرطوم المفرط إلى ما يلي:
- فقدان ضغط إضافي
- حلقات غير ضرورية
- مزيد من نقاط الاتصال المحتملة
- الصيانة الأكثر صعوبة
- الاحتياجات الإضافية من حيز التركيب
وفي الوقت نفسه، لا ينبغي جعل الخرطوم قصيرا بحيث يصبح ممتدا أو حادا أثناء التركيب.
ويتمثل الهدف العملي في طول مناسب يتوفر فيه ما يكفي من البدل للتركيب والخدمات.
15- استخدام أقصر أسلوب عملي
ومن المبادئ الهندسية المفيدة ما يلي:
استخدام أقصر مسارات الخراطيم العملية التي لا تزال تسمح بالتركيب الآمن، والوصايا المناسبة، والوصول إلى الصيانة.
ويوازن هذا النهج بين الاعتبارات الهيدروليكية والميكانيكية.
وللاطلاع على الاعتبارات المتعلقة بالضغوط، انظر:
Liquid cooling Hose Pressure drop: How to Calculate and Control it in AI Data Centers .
16- النظر في حركة هوس
ليس كل خرطوم تبريد هو ثابت تماماً
ويمكن لصيانة الخواديم واستبدال المكونات وحركة الرف أن تغير وضع العناصر المترابطة.
وفي حالة توقع الحركة، ينبغي أن يوفر المسار مرونة كافية دون إخضاع الخرطوم لتوتر أو ضغط مفرطين.
وقد تشهد خرطوم يعمل بشكل مثالي في الموقع الأولي حالة ميكانيكية مختلفة جدا بعد نقل المعدات.
17 - الحصول على الخدمات المناسبة
كما ينبغي أن ينظر الروث في ما يحدث أثناء الصيانة.
وقد يحتاج التقنيون إلى ما يلي:
- فصل الانقلاب
- إزالة لوحة باردة
- الحصول على المانى
- يستعاض عن عنصر الخادم
- تفتّشْ a يُلائمُ
وقد يصبح ترتيب تحديد المسارات الذي يتسم بالكفاءة أثناء التركيب الأولي غير ملائم إذا لم يكن هناك مجال للوصول إلى الاتصال فيما بعد.
ولذلك، ينبغي إدراج إمكانية الخدمة في تصميم المسار الأصلي.
18. UQD Connections Need Particular attention
وارتباطات البرمجيات الموحدة مفيدة في نظم التبريد السائل لأنها يمكن أن تبسط خدمات المعدات وإدارة الاتصالات.
ومع ذلك، لا ينبغي أن يضع مسار خرطوم الشحنات الجانبية غير الضرورية على اتصال بقاعدة البيانات الموحدة.
وينبغي وضع الانقلاب بحيث يقترب الخرطوم بطبيعة الحال من الصلة.
ولمزيد من المعلومات، انظر:
Liquid cooling Hose Quick Disconnects: How to Choose UQD Couplings for AI Servers .
19. Routing Can Affect Pressure drop
ولا يحدد توجيه الهوس نفسه فقدان الضغط، ولكن قرارات تحديد المسار يمكن أن تؤثر بشكل غير مباشر على الأداء الهيدروليكي للنظام.
فعلى سبيل المثال، تؤدي خرطوم طويل لا لزوم له إلى زيادة طول مسار التدفق.
كما يمكن أن يؤدي التشوه الحاد أو الحاد إلى الحد من منطقة التدفق الفعالة.
ولذلك، ينبغي النظر في الحسابات الهيدروليكية والطرق البدنية معا.
للطيف، انظر:
How to Select the Right Liquid cooling Hose Size for AI Data Centers .
20 - قياس الحرارة والعمل معا
وقد توفر خرطوم أكبر قدرة أكبر على التدفق، ولكنها قد تحتاج أيضا إلى مزيد من الحيز المادي وإلى نطاق أوسع من الرواسب.
وقد يكون من الأسهل وضع خرطوم أصغر في منطقة مدمجة، ولكنه يمكن أن يؤدي إلى ارتفاع سرعة التدفق وفقدان للضغط بالنسبة لنفس متطلبات التدفق.
وبالتالي، لا يمكن فصل التصميم المتقطع تماماً عن اختيار قطرات الخرطوم.
21. Do not Design Around the Hose Alone
وإذا كان مسار الخرطوم صعبا، فإن الحل ليس دائما اختيار خرطوم أكثر مرونة.
وفي بعض الأحيان يكون الحل الأفضل هو إعادة النظر فيما يلي:
- تحديد مواقع العناصر
- توجه مناسب
- الموقع الشبكي
- طول الربط
- طوله
ويمكن لهذا النهج على مستوى المنظومة أن يقلل من الإجهاد الميكانيكي غير الضروري قبل تركيب الخرطوم.
22 - تقديم الدعم لمدد طويلة أو كبيرة من عمليات هوس
وقد تحتاج عمليات الخراطيم الطويلة إلى دعم مناسب تبعاً لبيئة بناء الخراطيم وتركيبها.
الدعم لا يجب أن يقدم نقاط ضغط حادة أو أن يخلق نبرة أصغر من نصف قطرة الحد الأدنى المحدد في الخرطوم
كما ينبغي أن يسمح ترتيب الدعم بالتنقل الحراري والميكانيكي المتوقع للتجمع.
23. Avoid hanginging Loads on Connections
وينبغي ألا يُسمح للخراطيم بأن تضع وزناً غير ضروري أو حمولة ميكانيكية مباشرة على وصلة باللوحات الجاهزة أو المزيّفة أو الباردة.
وفي الحالات التي يكون فيها للخراطيم الطويلة وزن كبير، ينبغي تصميم التركيب بحيث لا يحمل الرابط حمولة ميكانيكية يمكن تجنبها.
24. check Routing after maintenance
ويمكن تركيب نظام للتبريد بشكل صحيح، ولا يزال يستحدث مشاكل في تحديد المسارات بعد الصيانة.
فعلى سبيل المثال، يمكن إزالة عنصر الخادم وإعادة تركيبه بطريقة مختلفة قليلا.
قد يُعاد ترتيب المانى
ويمكن دفع خرطوم خلف عنصر آخر لإنشاء حيز عمل مؤقت.
ويمكن لهذه التغييرات أن تغير نطاق النحل الأصلي وحالته.
بعد الصيانة، فحص مسار الخرطوم قبل إعادة النظام إلى التشغيل الطبيعي.
25. check Routing after Moving an AI Server Rack
حركة المعدات يمكن أن تغير الهندسة من حلقة التبريد.
بعد تحريك الرف، تفتيش:
- طول التوتر
- نصف قطري
- التوجيه في مجال الاتصال
- نقاط الاتصال
- التعاقد مع شركة UQD
- الابتزاز المحتمل
وقد لا تكون التشكيلة التي كانت مقبولة قبل الانتقال مناسبة بعد ذلك.
26 - رصد التشهير الدائم
وإذا ظلت خرطوم مصممة بشكل حاد لفترة ممتدة، فإنها قد تستحدث تشوها دائما تبعا لتشييد الخرطوم وبيئة التشغيل.
وأثناء التفتيش، ابحث عن:
- الأقسام المشتعلة
- النحلات المحلية
- Twisting
- التراكم
- التغيرات غير العادية في الشكل
وينبغي تقييم أي تشوهات هامة مقارنة بمواصفات الخرطوم وشروط الخدمة.
27. Routing و(هوز) اختيار المواد
يمكن أن تؤثر المواد والتشييدات الساخنة على المرونة في تحديد المسارات.
ويمكن أن تكون لمختلف المواد وهياكل التعزيز خصائص ميكانيكية مختلفة.
فعلى سبيل المثال، قد تؤثر المرونة المطلوبة لربط العجلات المدمجة على ما إذا كان المهندس يعتبر خرطوم مطاطي أو خرطوم سيليكون أو بناء خرطوم الفلوروبوليمر.
وينبغي أن يظل اختيار المواد يبدأ بالتوافق المبرد ومتطلبات التشغيل بدلا من المرونة وحدها.
انظر:
How coolant Compatibility Affects Liquid cooling Hose Selection for AI Data Centers .
28. Routing should Match the Hose Construction
وقد توفر خرطوم معزز مزايا في القدرة على الضغط والقوة الميكانيكية، ولكن سلوكها الوشيك يتوقف على البناء المحدد.
وبالمثل، لا يزال يتعين أن تظل خرطوم مرن إلى حد كبير ضمن حدود تركيبه المحددة.
لذلك ينبغي للمهندسين أن يستخدموا بيانات الصانع التقنية الفعلية عند تحديد شروط تحديد المسارات
29 - قائمة مرجعية عملية لفرز الأصوات
| البند | ماذا يجب أن نتحقق |
|---|---|
| الحد الأدنى لنصف النحل | تأكيد أن الركن المركب لا يزال ضمن مواصفات الخرطوم |
| Kinks | تحقق من الإغراق المحلي أو الإنهيار |
| Twisting | ضمان عدم تناوب الخرطوم دون داع حول محورها |
| المواءمة | تجنب إكراه الخرطوم على تعويض عناصر عدم الانحياز |
| حواف حادة | منع الإغراق أو القطع غير الضروريين |
| طوله | تجنب التوتر المفرط والشديد |
| الاتصال بشركة UQD | التحقق من الالتزام وتجنب التحميل الجانبي |
| الوصول إلى الخدمات | فسحة كافية للتفتيش والصيانة |
| المكونات النباتية | منع الضغط والاتصال غير المرغوب فيه |
| الحركة | النظر في التغييرات المتصلة بالحركة والنفقة |

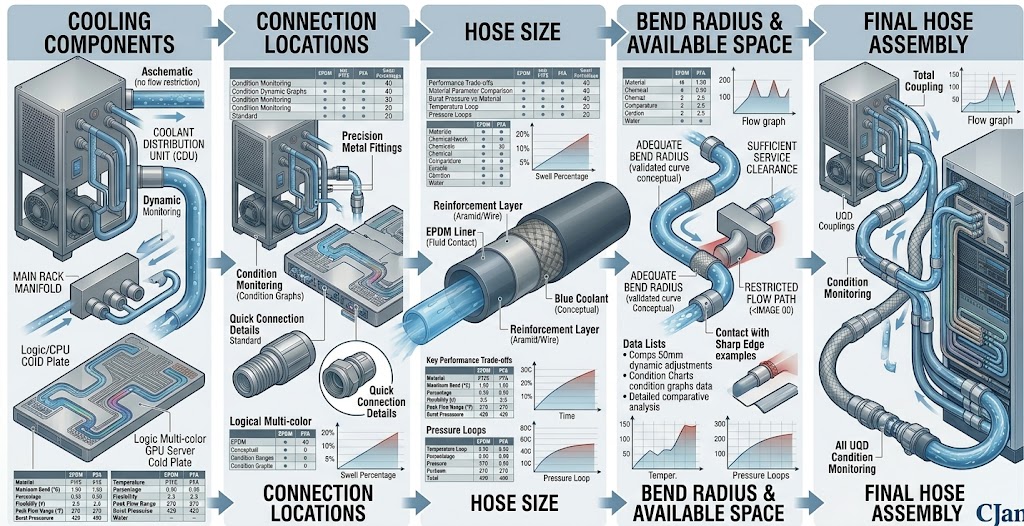

30. A simple Routing Design Sequence
ويمكن لعملية تحديد المسارات العملية أن تتبع هذا التسلسل:
وهذا التسلسل يساعد على منع اكتشاف مشاكل النقل بعد أن تم بالفعل تركيب الخرطوم.
31 - مسار الهوس قبل وضع الصيغة النهائية للجمعية
وفيما يتعلق بمجمعات خراطيم العادم، ينبغي النظر في تحديد المسارات قبل وضع اللمسات الأخيرة في صيغتها النهائية.
تجمع خرطوم يبدو صحيحاً على غرفة عمل قد يتصرف بشكل مختلف بمجرد تركيبه داخل رف الخادم
وينبغي، كلما أمكن، النظر في الهندسة الفعلية للتركيب أثناء تصميم التجميع.
32. Routing is part of Hose Selection
وينبغي أن يُدرَج تحديد الهوة في عملية اختيار الخواتم الأولية.
ويمكن تلخيص العلاقة الرئيسية على النحو التالي:
وهذا يحول دون الخطأ المشترك في اختيار خرطوم يستند فقط إلى الضغط ودرجة الحرارة ومحاولة حل مشكلة الحكة
33. How CJAN Approaches Liquid cooling Hose Applications
وتوفر الشبكة حلولاً لخراطيم التبريد السائلة من أجل التطبيقات التي يلزم أن يعمل فيها التدفق المبرد والمرونة وموثوقية الاتصال ومتطلبات التركيب معاً.
وتشمل منتجات خراطيم التبريد السائلة ذات الصلة بالشبكة:
وينبغي اختيار المنتج المناسب وفقا للتبريد الفعلي، والضغط، ودرجات الحرارة، وحاجات التدفق، وتطويق الأماكن والارتباطات.
انظر استعراض التطبيق الكامل:
CJAN Liquid cooling Hose Solutions .
34. The Most Important مبدأ المغادرة
مسار خرطوم جيد ليس فقط حول جعل مظهر التركيب دقيق.
وهو يتعلق بمكافحة الإجهاد الميكانيكي مع الحفاظ على الظروف الصحية والخدمات المطلوبة.
ينبغي أن تكون خرطوم محرّك جيداً:
- الحفاظ على المدى المطلوب
- تجنب الأقارب
- تجنب التلوي غير الضروري
- الحفاظ على الاتساق
- تجنب الإفراط في الإغراق
- توفير ما يكفي من الخدمات
- دعم التدفق المبرد المطلوب
35 - خاتمة
مسار خرطوم التبريد السائل هو اعتبار هندسي، وليس مجرد تفاصيل التركيب.
وفي مراكز بيانات منظمة العفو الدولية، كثيراً ما تعمل الحاويات في أماكن مدمجة تُجمع فيها عن كثب الأنهار والوصلات والعناصر القريبة منها، ويمكن أن يؤدي ضعف المسار إلى إجهاد ميكانيكي غير ضروري، أو يقيد مسار التدفق، أو يزيد من فقدان الضغط، أو يجعل الصيانة أكثر صعوبة.
المبادئ الأساسية واضحة:
- إحترمْ نطاقَ الصانعَ الأدنىَ.
- الكنزات الفارغة والنحل الحادة
- لا تَلْوى الخرطومَ بدون داع.
- أبقِ الخرطومَ مُتَسقَطَ بشكل طبيعي مع روابطِه.
- تجنّب الحواف الحادة، الضغط والإبهار.
- استخدمي طول خرطوم عملي
- (ب) النظر في التوجهات والاستمرارية في نظام UQD.
- إعادة فحص المسارات بعد الصيانة أو حركة المعدات.
ويتمثل النهج الأكثر موثوقية في تصميم طريق الخرطوم إلى جانب نظام التبريد بدلا من معالجة تحديد المسار كخطوة تركيب نهائية.
تعلم المزيد حلول خرطوم التبريد السائل CJAN .
