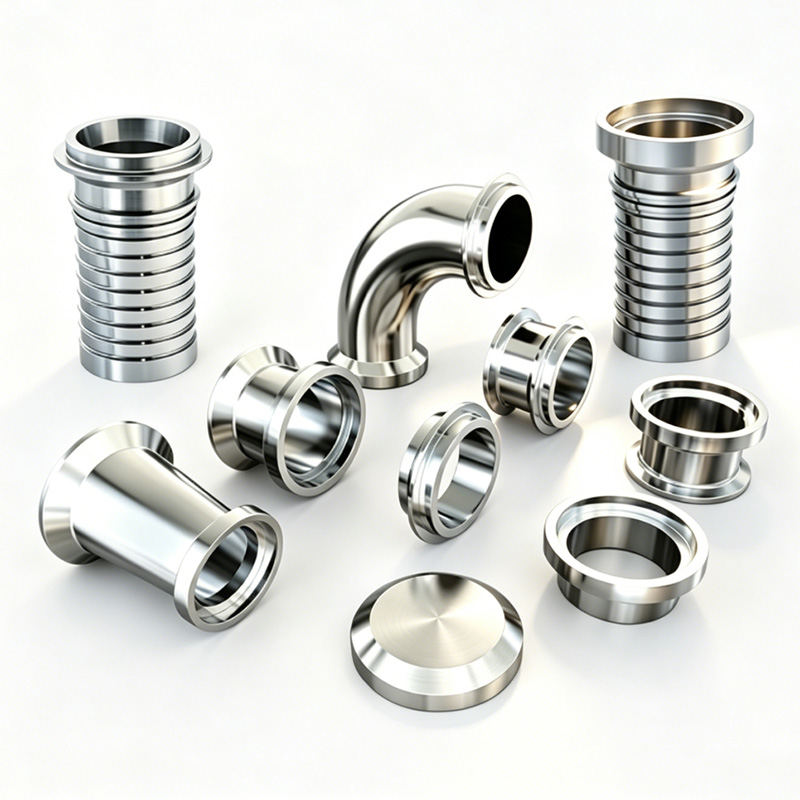

I-LINE Fittings
وتتكون سلسلة I-LINE من تركيبات للربط السريع على شكل مشبك. وخلافاً للوصلات التقليدية للمصابيح الثلاثية المصابيح، فإن هذا النظام يتضمّن تشابكاً بين الذكور والإناث من العشب الذي يحفظ الغاز في مكانه بشكل آمن. ويولّد هذا البناء مقاومة أعلى للضغط العالي، وارتفاع درجة الحرارة، والاهتزازات الميكانيكية، والفراغ في شروط الخدمة المطلوبة. ويتوافق تصميمها الخفيف المميت مع المعايير الصحية الصارمة، في حين أن وصلة المشبك تمكّن من التجمّع السريع، والتنظيف المفجع.
وتعمل الشبكة كحل أمثل للضغط على جميع الصناعات الغذائية، والصناعات الصيدلانية والكيميائية الراقية، من أجل خدمات الرزم التي تنطوي على ضغط عمل مرتفع، وازدراء شديد، ومتطلبات نظافة صارمة، وازدراء الصيانة بصورة متكررة.
التطبيقات النموذجية:
Pump nozzles s0s filter inlet/outlet ports
صهاريج الفرز، صهاريج الإعداد
مبادلات حرارة ومعدات انفصال حمراء
الإنبوب الصلب إلى التحولات المرنة للخراطيم
برمجيات CIP المتكررة
موانئ اتصال لمعدات العمليات العالية الضغط والارتفاع درجة الحرارة وارتفاع مستوى الاحترار

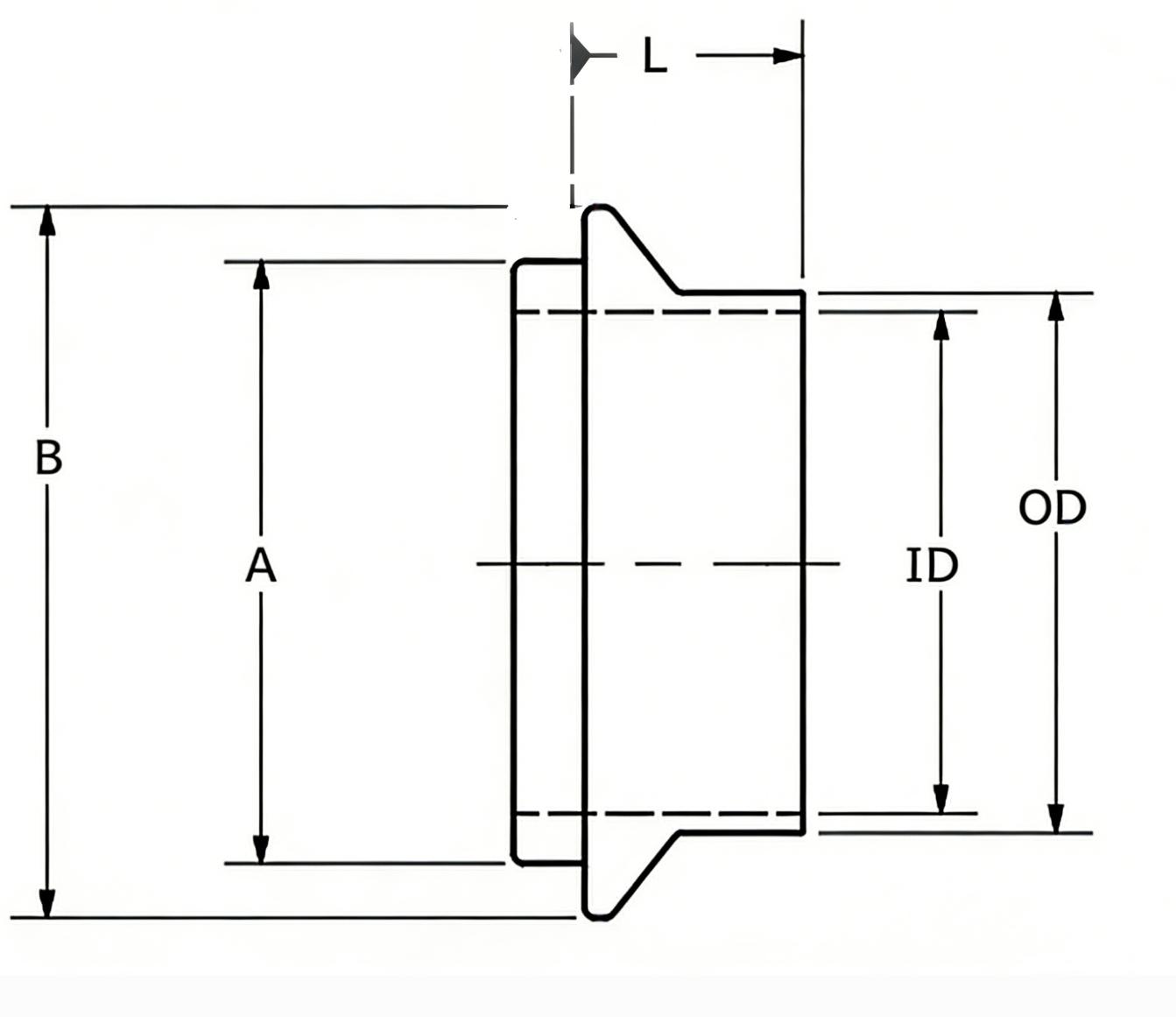

14WI: Male I-Line Weld Ferrule
| Inch | ID(mm) | OD(mm) | A(mm) | B(mm) | لام (م م) |
| 1" | 22.1 | 25.65 | 31.51 | 50.74 | 15.2/39.7 |
| 1.5" | 34.8 | 38.35 | 44.21 | 50.74 | 18.9/46.8 |
| 2" | 47.5 | 51.05 | 56.91 | 67.12 | 19.8/52.4 |
| 2.5" | 60.2 | 63.75 | 69.61 | 84.06 | 21.6/55.6 |
| 3" | 72.9 | 76.45 | 83.83 | 98.36 | 23/60.3 |
| 4" | 97.38 | 101.85 | 109.16 | 123.76 | 26.2/68.3 |
| 6" | 146.86 | 152.65 | 173.49 | 190.44 | 23.9/68.3 |
| 8" | 197.66 | 203.45 | 224.29 | 241.05 | 23.9/- |

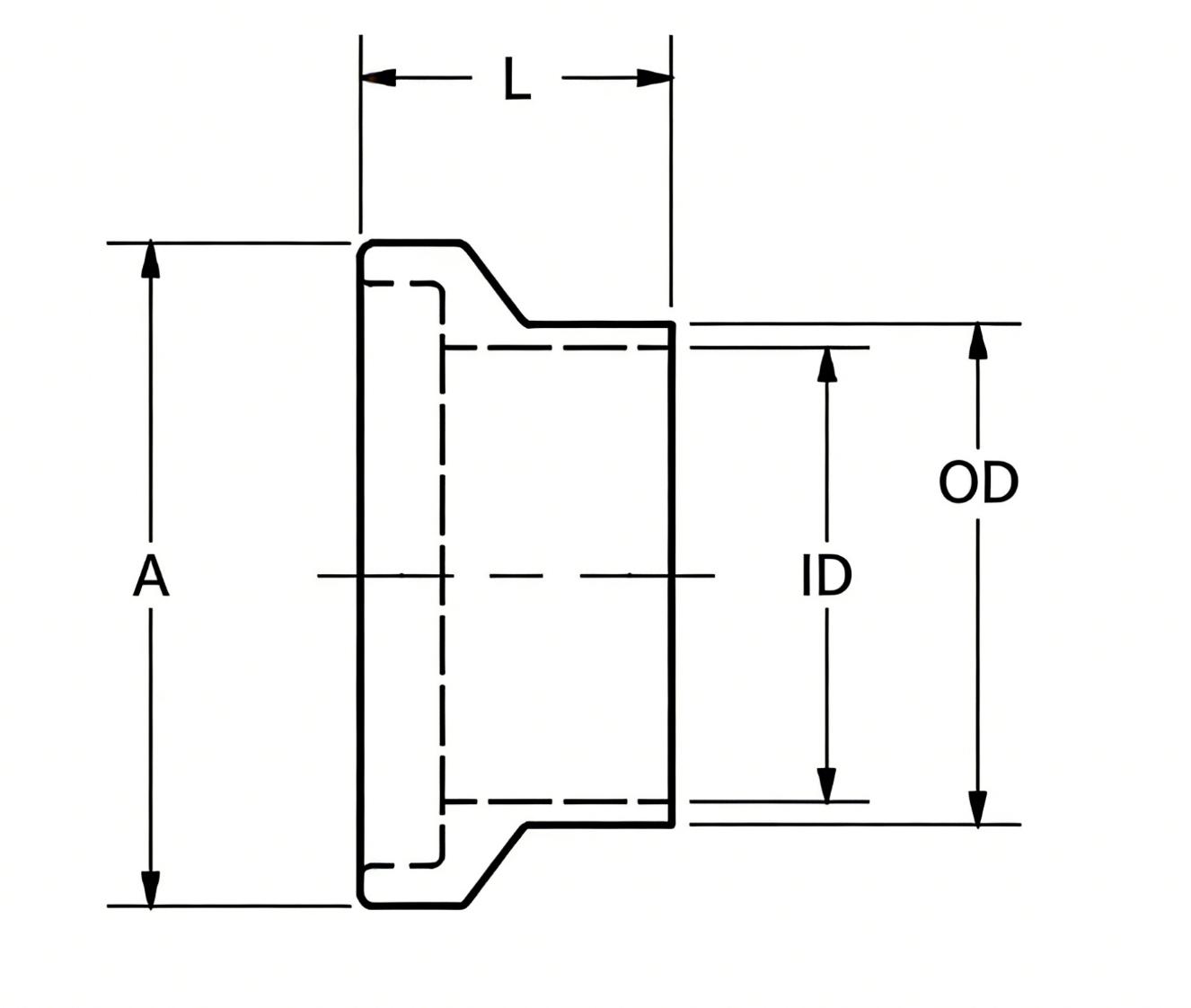

| Inch | ID(mm) | OD(mm) | A(mm) | لام (م م) |
| 1" | 22.1 | 25.65 | 50.74 | 20.0/44.4 |
| 1.5" | 34.8 | 38.35 | 50.74 | 24.1/51.6 |
| 2" | 47.5 | 51.05 | 67.12 | 26.3/58.7 |
| 2.5" | 60.2 | 63.75 | 84.06 | 29.5/63.5 |
| 3" | 72.9 | 76.45 | 98.36 | 31.1/68.3 |
| 4" | 97.38 | 101.85 | 123.76 | 34.2/76.2 |
| 6" | 146.86 | 152.65 | 190.44 | 28.7/76.2 |
| 8" | 197.66 | 203.45 | 241.05 | 28.7/- |
PS: (ل) متاح عند الطلب
